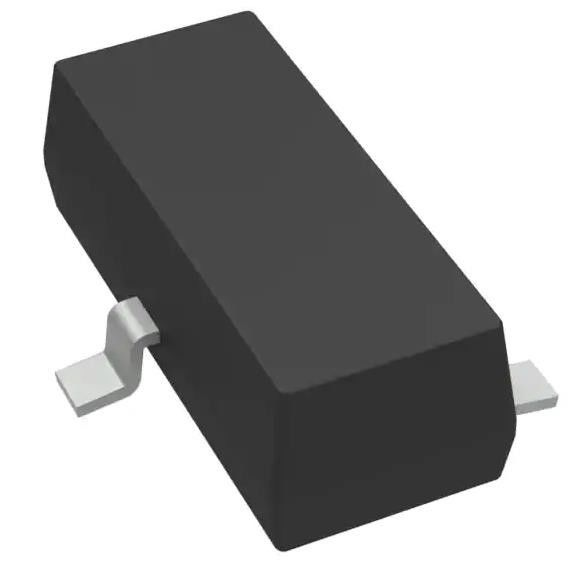

DRV5053OAQDBZR Sensore dell'effetto Hall a singolo asse SOT-23-3
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DRV5053OAQDBZR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Asse: | Non sposato | Tipo di uscita: | Tensione analogica |
|---|---|---|---|
| Percezione della gamma: | ± 73mT | Voltaggio - Fornitura: | 2.5V ~ 38V |
| Corrente - Fornitura (Max): | 3.6mA | Corrente - uscita (massima): | 2.3mA |
| Larghezza di banda: | 20KHZ | Temperatura di funzionamento: | -40°C ~ 125°C (TA) |
Descrizione di prodotto
DRV5013ADQDBZR Switch digitale Chiusura chiuso Effetto canalizzazione aperta SOT-23-3
Specificità diDRV5053OAQDBZR
| TIPO | Descrizione |
| Categoria | Sensori, trasduttori |
| Sensori magnetici | |
| Lineare, bussola (IC) | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tecnologia | Effetto Hall |
| Asse | Non sposato |
| Tipo di uscita | Tensione analogica |
| Distanza di rilevamento | ± 73mT |
| Voltaggio - Fornitura | 2.5V ~ 38V |
| Corrente - Fornitura (Max) | 3.6 mA |
| Corrente di uscita (massimo) | 2.3mA |
| Risoluzione | - |
| Larghezza di banda | 20 kHz |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Caratteristiche | Compensazione della temperatura |
| Confezione del dispositivo del fornitore | SOT-23-3 |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Numero del prodotto di base | DRV5053 |
Caratteristiche del DRV5053OAQDBZR
• Sensore di uscita lineare
• Stabilità superiore a temperatura
¢ Sensibilità ± 10% rispetto alla temperatura
• Opzioni di elevata sensibilità:
11 mV/mT (OA, cfr. figura 17)
¥ ¥ 23 mV/mT (PA)
¥ ¥ 45 mV/mT (RA)
¥ ¥ 90 mV/mT (VA)
️ +23 mV/mT (CA)
️ +45 mV/mT (EA)
• Supporta un'ampia gamma di tensioni
¥ 2,5 V a 38 V
Non è richiesto alcun regolatore esterno
• Ampia gamma di temperature di esercizio
- TA = -40 a 125°C (Q, cfr. figura 17)
• Fase di uscita amplificata
¢ 2,3-mA, fonte di 300 μA
• Tensione di uscita: da 0,2 V a circa 1,8 V
B = 0 mT, OUT = 1 V
• Accensione rapida: 35 μs
• Piccolo pacchetto e impronta
¢ montatura superficiale a 3 pin SOT-23 (DBZ)
• 2,92 mm × 2,37 mm
• 4,00 mm × 3,15 mm
• Protezione:
Protezione contro l'alimentazione inversa (fino a 22 V)
Supporta cariche fino a 40 V
Protezione contro i cortocircuiti di uscita
Limitazione della corrente di uscita
Applicazioni di DRV5053OAQDBZR
• Misuratori di flusso
• regolazione dell'attracco
• Correzione delle vibrazioni
• Controlli degli ammortizzatori
Classificazioni ambientali e di esportazioneDRV5053OAQDBZR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
