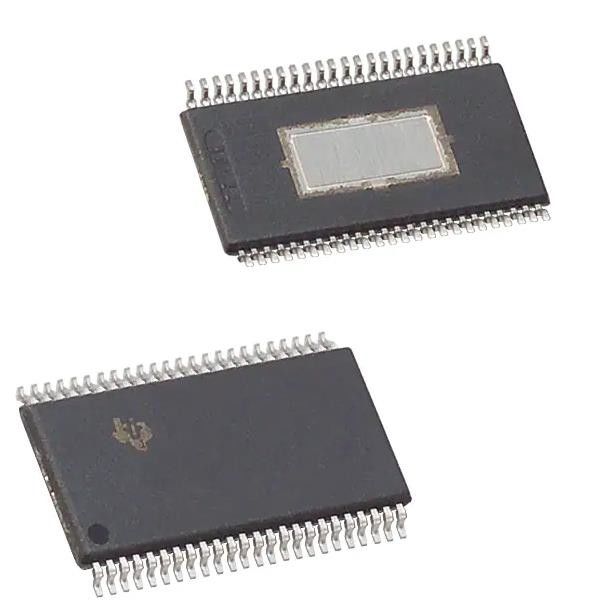

DRV8823DCAR Bipolar Motor Driver IC MOSFET Serial 48-HTSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DRV8823DCAR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Interfaccia: | Serial | Applicazioni: | finalità generale |
|---|---|---|---|
| Corrente - Output: | 1.5a | Voltaggio - Fornitura: | 8V ~ 32V |
| Tensione - carico: | 8V ~ 32V | Temperatura di funzionamento: | -40°C ~ 150°C (TJ) |
| Tipo di montaggio: | Montaggio superficiale | Confezione / Cassa: | Piazzola esposta 48-TFSOP (0,240", 6,10 mm di larghezza). |
| Evidenziare: | DRV8823DCAR,DRV8823DCAR Motor Driver Power IC,IC del motore bipolare |
||
Descrizione di prodotto
DRV8823DCAR Motore bipolare driver di potenza MOSFET serie 48-HTSSOP
Specificità diDRV8823DCAR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori, controllori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di motore - passo a passo | Bipolare |
| Tipo di motore - CA, CC | DC spazzolato |
| Funzione | Conduttore - completamente integrato, controllo e fase di alimentazione |
| Configurazione di uscita | Mezzo ponte (8) |
| Interfaccia | Serial |
| Tecnologia | MOSFET di potenza |
| Risoluzione in passaggio | - |
| Applicazioni | Scopo generale |
| Corrente - Output | 1.5A |
| Voltaggio - Fornitura | 8V ~ 32V |
| Tensione - carico | 8V ~ 32V |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 48-TFSOP (0,240", 6,10 mm di larghezza) Pad esposto |
| Confezione del dispositivo del fornitore | 48-HTSSOP |
| Numero del prodotto di base | DRV8823 |
Caratteristiche del DRV8823DCAR
* PWM Motor Driver con quattro ponti H
- Azionamento di due motori passo, uno passo e due motori a corrente continua o quattro motori a corrente continua
- Fino a 1,5 A di corrente per avvolgimento
- Bassa resistenza
- Corrente di avvolgimento massima programmabile
- Controllo della corrente di avvolgimento a tre bit consente fino a otto livelli di corrente
- Modalità di decadimento lenta o mista selezionabili
* Intervallo di tensione di funzionamento dell'alimentazione da 8 a 32 V
* Pompa di carica interna per l' azionamento del cancello
* Referenza integrata a 3,3 V
* Interfaccia di controllo digitale seriale
* Completamente protetto da sottovoltaggio, sovra-temperature e eventi di sovra-corrente
* pacchetto di montaggio superficiale termicamente potenziato
Applicazioni di DRV8823DCAR
• Stampe
• Scanner
• Macchine per l'automazione di ufficio
• Macchine da gioco
• Automazione di fabbrica
• Robotica
Classificazioni ambientali e di esportazioneDRV8823DCAR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
