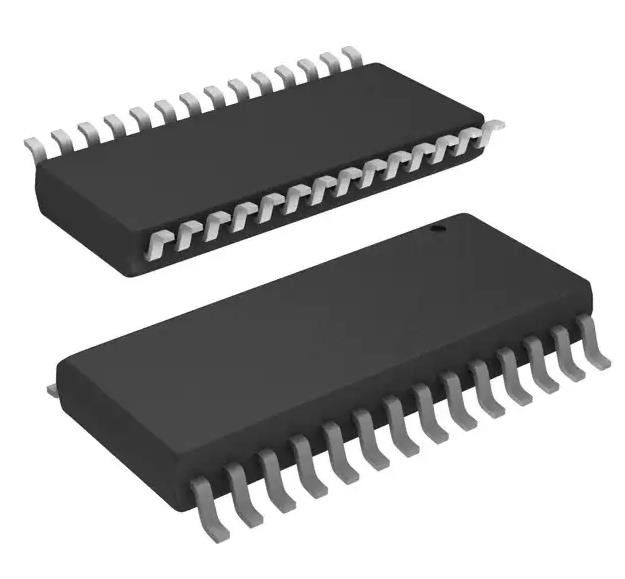

IR2130SPBF Guida di mezzo ponte di porta chip di circuito integrato elettronico invertente 28-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IR2130SPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Configurazione determinata: | Mezzo ponte | Tipo di canale: | trifase |
|---|---|---|---|
| Numero dei driver: | 6 | Tipo del portone: | IGBT, MOSFET di N-Manica |
| Voltaggio - Fornitura: | 10V ~ 20V | Tensione di logica - VIL, VIH: | 0.8V, 2.2V |
| Corrente - uscita di punta (fonte, lavandino): | 250mA, 500mA | Tipo di input: | Inversione |
| Evidenziare: | IR2130SPBF,IR2130SPBF Chip per circuiti integrati elettronici,Chips per circuiti integrati elettronici a conducente di gate |
||
Descrizione di prodotto
AT28C040-20FI EEPROM Memoria IC 4Mbit Parallela 200 ns 32-FlatPack Bottom-Brazed
Specificità di IR2130SPBF
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Dirigenti di cancello | |
| Mfr | Infineon Technologies |
| Serie | - |
| Pacco | Tubo |
| Status del prodotto | Non per nuovi disegni |
| Configurazione guidata | Mezzo-ponte |
| Tipo di canale | 3 fasi |
| Numero di autisti | 6 |
| Tipo di porta | IGBT, MOSFET a canale N |
| Voltaggio - Fornitura | 10V ~ 20V |
| Voltaggio logico - VIL, VIH | 0.8V, 2.2V |
| Corrente - Pico di uscita (Sorgente, Affondamento) | 250mA, 500mA |
| Tipo di input | Inversione |
| Voltaggio laterale elevato - Max (Bootstrap) | 600 V |
| Tempo di crescita / caduta (tipo) | 80n, 35n |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 28-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 28-SOIC |
| Numero del prodotto di base | IR2130 |
Specificità diIR2130SPBF
• Canale galleggiante progettato per il funzionamento bootstrap Completamente operativo a +600V Tollerante alla tensione transitorio negativa dV/dt
• Distanza di alimentazione del portatore da 10 a 20 V
• Blocco sotto tensione per tutti i canali
• L'interruzione di corrente eccessiva spegne tutti e sei i driver
• autisti di mezzo ponte indipendenti
• ritardo di propagazione corrispondente per tutti i canali
• compatibile con la logica 2.5V
• Uscite fuori fase con input
• Logica di prevenzione della trasmissione
• Disponibile anche senza piombo
IntroduzioneIR2130SPBF
L'IR2130/IR2132 ((J) ((S) è un driver MOSFET e IGBT ad alta tensione e ad alta velocità con tre canali di uscita a riferimento a lato alto e basso indipendenti.
Classificazioni ambientali e di esportazioneIR2130SPBF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
