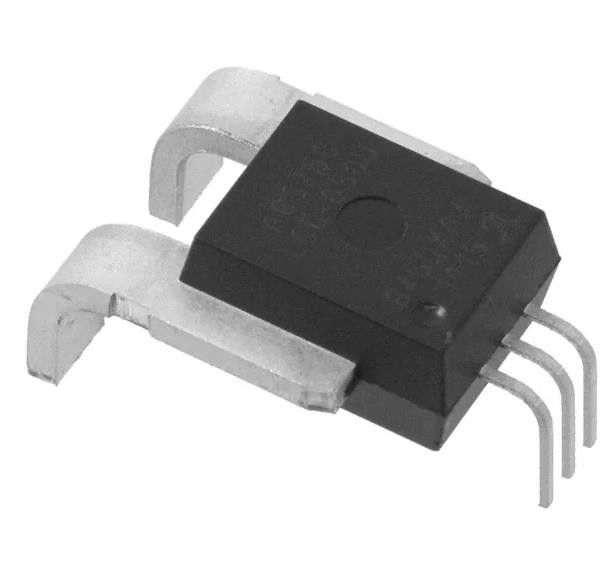

ACS758LCB-100U Sensore di corrente IC 100A 1 Canale Effetto Hall Open Loop Unidirectional 5-CB
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ACS758LCB-100U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Per la misurazione: | DC | Tipo di sensore: | Effetto Hall, ciclo aperto |
|---|---|---|---|
| Corrente - Sensore: | 100A | Numero di canali: | 1 |
| Prodotto: | Ratiometria, tensione | Sensibilità: | 40mV/A |
| Frequenza: | CC ~ 120kHz | Linearità: | ±1,25% |
| Evidenziare: | ACS758LCB-100U,ACS758LCB-100U IC di sensore di corrente |
||
Descrizione di prodotto
ACS758LCB-100U Sensore di corrente 100A 1 canale Effetto Hall Open Loop Unidirectional 5-CB
Specificità di ACS758LCB-100U
| TIPO | Descrizione |
| Categoria | Sensori, trasduttori |
| Sensori di corrente | |
| Mfr | Allegro MicroSystems |
| Serie | Automotive, AEC-Q100 |
| Pacco | Tubo |
| Per la misurazione | DC |
| Tipo di sensore | Effetto Hall, ciclo aperto |
| Corrente - Sensore | 100A |
| Numero di canali | 1 |
| Prodotto | Ratiometria, tensione |
| Sensibilità | 40 mV/A |
| Frequenza | DC ~ 120 kHz |
| Linearità | ±1,25% |
| Accuratezza | ± 2,4% |
| Voltaggio - Fornitura | 3V ~ 5,5V |
| Tempo di risposta | 4 μs |
| Corrente - Fornitura (Max) | 13.5 mA |
| Temperatura di funzionamento | -40°C ~ 150°C |
| Polarizzazione | Unidirezionale |
| Tipo di montaggio | Attraverso il buco |
| Confezione / Cassa | Piombo a forma di 5-CB, PFF |
| Confezione del dispositivo del fornitore | Modulo 5-CB |
| Numero del prodotto di base | ACS758 |
Specificità diACS758LCB-100U
• prestazioni acustiche leader nel settore grazie a tecniche di progettazione di amplificatori e filtri proprietarie
• Lo scudo integrato riduce notevolmente l'accoppiamento capacitivo dal conduttore di corrente al die a causa di segnali dV/dt elevati,
e impedisce la deriva di offset nelle applicazioni ad alta tensione
• Miglioramento dell'errore di uscita totale attraverso il guadagno e il trim di offset sulla temperatura
• Piccole dimensioni di confezione, con facile montaggio
• IC monolitico per alta affidabilità
• Perdita di potenza ultrabassa: resistenza interna del conduttore di 100 μΩ
• L'isolamento galvanico consente l'uso in sistemi ad alta tensione per il rilevamento economico di corrente di alto livello
• AEC-Q100 qualificato
IntroduzioneACS758LCB-100U
La famiglia di circuiti integrati di sensori di corrente AllegroTM ACS758 fornisce soluzioni economiche e precise per il rilevamento di corrente AC o DC.alimentazione elettrica e controllo del convertitore CC-DC, controllo dell'inverter e rilevamento di guasti di sovra corrente.
Classificazioni ambientali e di esportazioneACS758LCB-100U
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
