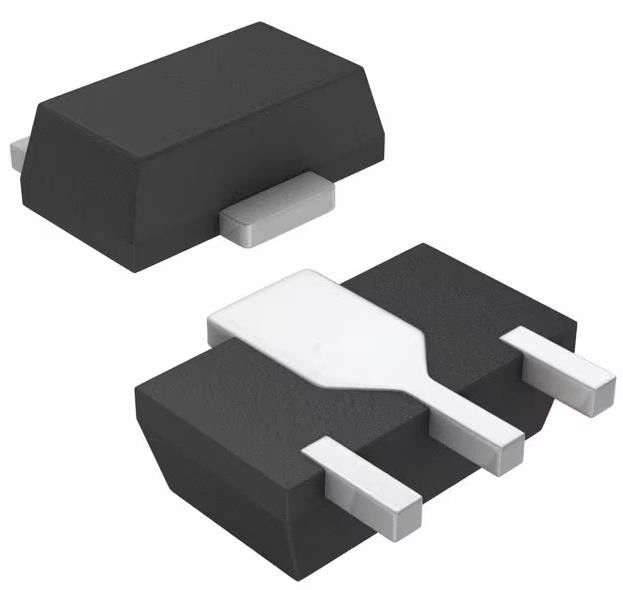

2SC5566-TD-E BJT IC Transistor bipolare NPN 50 V 4 A 400MHz 1.3 W PCP di montaggio superficiale
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | 2SC5566-TD-E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Corrente - collettore (CI) (massimo): | 0.166666667 | Tensione - ripartizione dell'emettitore del collettore (massima): | 50 V |
|---|---|---|---|
| Saturazione di Vce (massima) @ Ib, CI: | 225mV @ 100mA, 2A | Corrente - taglio del collettore (massimo): | 1μA (ICBO) |
| Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 200 @ 500mA, 2V | Potenza - Max: | 1,3 W |
| Frequenza - transizione: | 400 MHz | Temperatura di funzionamento: | 150°C (TJ) |
| Evidenziare: | 2SC5566-TD-E,2SC5566-TD-E BJT IC,Transistor bipolare BJT |
||
Descrizione di prodotto
2SC5566-TD-E Bipolare (BJT) Transistor NPN 50 V 4 A 400MHz 1.3 W PCP di montaggio superficiale
Specificità di 2SC5566-TD-E
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| Bipolare (BJT) | |
| Transistori bipolari singoli | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di transistor | NPN |
| Corrente - Collettore (Ic) (Max) | 0.166666667 |
| Voltaggio - ripartizione dell'emittente del collettore (max) | 50 V |
| Vce saturazione (max) @ Ib, Ic | 225mV @ 100mA, 2A |
| Corrente - limite del collettore (massimo) | 1μA (ICBO) |
| Cfr. la sezione 5.2. | 200 @ 500mA, 2V |
| Potenza - Max | 1.3 W |
| Frequenza - Transizione | 400 MHz |
| Temperatura di funzionamento | 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-243AA |
| Confezione del dispositivo del fornitore | PCP |
| Numero del prodotto di base | 2SC5566 |
Specificità di2SC5566-TD-E
• adozione dei processi FBET e MBIT
• Grande capacità di corrente
• bassa tensione di saturazione tra collettore ed emittente
• Commutazione ad alta velocità
• Il pacchetto ultrapiccolo facilita la miniaturizzazione dei prodotti finali
• Alta dissipazione di potenza consentita
Caratteristiche del2SC5566-TD-E
• driver di relè, driver di lampade, driver di motori, flash
Classificazioni ambientali e di esportazione2SC5566-TD-E
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
