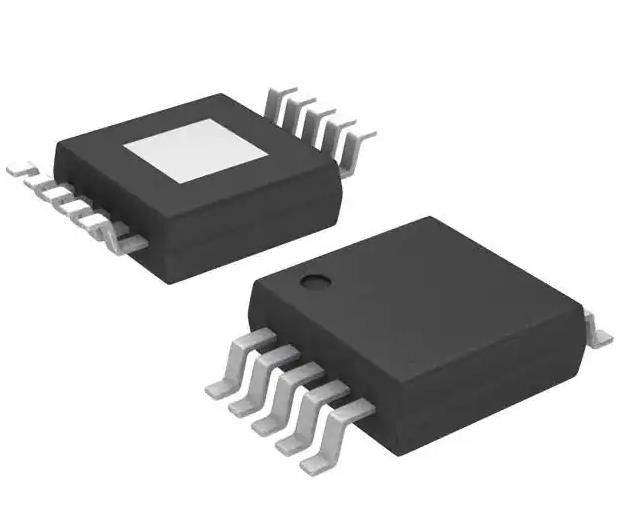

LM3409HVMY Driver LED IC 1 uscita Controller CC analogico PWM dimmerabile 10-HVSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM3409HVMY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Regolatore di CC di CC | Topologia: | Abbassamento (Buck) |
|---|---|---|---|
| Numero di uscite: | 1 | Tensione - Alimentazione (Min): | 6V |
| Tensione - rifornimento (massimo): | 75V | Dimming: | Analogo, PWM |
| Applicazioni: | Autoveicoli | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Evidenziare: | LM3409HVMY,LM3409HVMY LED Driver IC |
||
Descrizione di prodotto
LM3409HVMY LED Driver IC 1 Output DC Controller Analog PWM Dimming 10-HVSSOP
Specificità di LM3409HVMY
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori LED | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Controller a corrente continua |
| Topologia | Step-Down (Buck) |
| Interni | - No, no. |
| Numero di uscite | 1 |
| Tensione - alimentazione (min) | 6V |
| Voltaggio - alimentazione (massimo) | 75 V |
| Voltaggio - uscita | - |
| Corrente - uscita / canale | - |
| Frequenza | - |
| Dimming | Analoghi, PWM |
| Applicazioni | Automotive |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 10-HVSSOP |
| Numero del prodotto di base | LM3409 |
Caratteristiche del LM3409HVMY
• LM3409-Q1 e LM3409HV-Q1 sono prodotti di categoria automobilistica: AEC-Q100 Grade 1 Qualified
• 2-Ω, 1-A Peak MOSFET Gate Drive
• Intervallo VIN: da 6 a 42 V (LM3409, LM3409-Q1)
• Intervallo VIN: da 6 a 75 V (LM3409HV, LM3409HVQ1)
• Senso di corrente differenziale e dall'alto
• Limite di corrente ciclo per ciclo
• Non è necessaria alcuna compensazione del circuito di controllo
• 10,000Distanza di attenuazione PWM
• 250:1 gamma di attenuazione analogica
• Supporta condensatori di uscita completamente in ceramica e uscite senza condensatore
• Disattivazione a bassa potenza e disattivazione termica
• pacchetto HVSSOP a 10 pin con potenza termica
Applicazioni di LM3409HVMY
• Guida LED
• Fonte di corrente costante
• Illuminazione automobilistica
• Illuminazione generale
Classificazioni ambientali e di esportazioneLM3409HVMY
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
