TPS61165DRVR LED Driver IC 1 Regulatore di uscita Step-Up (Boost) PWM Dimming 1.2A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS61165DRVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Topologia: | Aumenti (spinta) |
|---|---|---|---|
| Tensione - rifornimento (massimo): | 18V | Tensione - Alimentazione (Min): | 3V |
| Tensione - uscita: | 3V ~ 38V | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
| Frequenza: | 1.2MHz | Commutatori interni: | - Sì, sì. |
| Evidenziare: | TPS61165DRVR,TPS61165DRVR LED Driver IC |
||
Descrizione di prodotto
TPS61165DRVR LED Driver IC 1 Regulatore di uscita Step-Up (Boost) PWM Dimming 1.2A
Specificità di TPS61165DRVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori LED | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Regulatore DC DC |
| Topologia | Step-Up (Boost) |
| Interni | - Sì, sì. |
| Numero di uscite | 1 |
| Tensione - alimentazione (min) | 3V |
| Voltaggio - alimentazione (massimo) | 18V |
| Voltaggio - uscita | 3V ~ 38V |
| Corrente - uscita / canale | 1.2A (interruttore) |
| Frequenza | 1.2MHz |
| Dimming | PWM |
| Applicazioni | Automotive, retroilluminazione |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

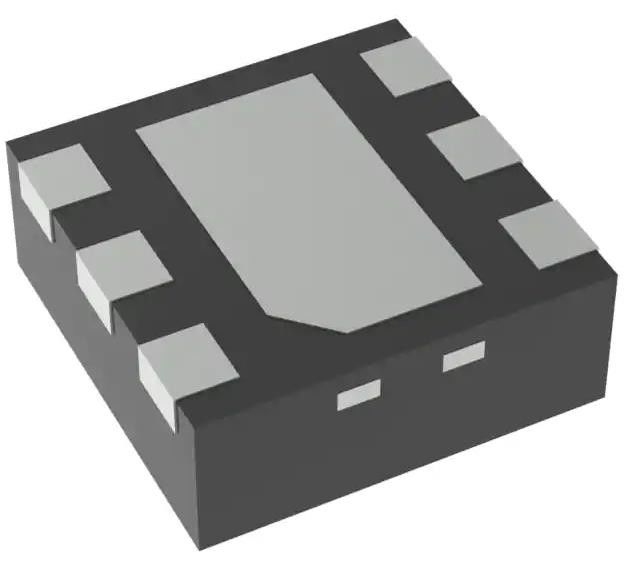

| Confezione / Cassa | 6-WDFN Pad esposto |
| Confezione del dispositivo del fornitore | 6-WSON (2x2) |
| Numero del prodotto di base | TPS61165 |
Caratteristiche del TPS61165DRVR
• Intervallo di tensione di ingresso da 3 V a 18 V
• Protezione LED aperta a 38 V
• 200 mV di tensione di riferimento con una precisione del 2%
• 1.2-A Switch FET con frequenza di commutazione di 1,2 MHz
• Flessibile controllo della luminosità digitale e PWM a filo unico
• Avvio morbido integrato
• Un'efficienza fino al 90%
• pacchetto WSON da 6 pin da 2 mm × 2 mm × 0,8 mm con pad termico e pacchetto SOT-23
Applicazioni di TPS61165DRVR
• Illuminazione LED ad alta luminosità
• retroilluminazione a LED bianca per la visualizzazione del fattore di forma dei media
• terminali di dati portatili (EPOS)
• Display del termostato
• Interfaccia uomo-macchina (HMI)
• videocamera di sorveglianza
• Segnali di uscita
• HMI e pannelli di controllo
• PC industriali
• driver a LED IR
• Frigo
• Forni
Classificazioni ambientali e di esportazioneTPS61165DRVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
