TPS61183RTJT Driver LED IC 6 uscite Regolatore CC Step-Up PWM Dimmerabile 30 mA
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS61183RTJT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 6 | Topologia: | Aumenti (spinta) |
|---|---|---|---|
| Tensione - rifornimento (massimo): | 24V | Tensione - Alimentazione (Min): | 4.5V |
| Corrente - uscita/Manica: | 30mA | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
| Frequenza: | 300kHz ~ 1MHz | Commutatori interni: | - Sì, sì. |
| Evidenziare: | TPS61183RTJT,TPS61183RTJT LED Driver IC |
||
Descrizione di prodotto
TPS61183RTJT LED Driver IC 6 Output DC Regulator Step-Up PWM Dimming 30mA
Specificità di TPS61183RTJT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori LED | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Regulatore DC DC |
| Topologia | Step-Up (Boost) |
| Interni | - Sì, sì. |
| Numero di uscite | 6 |
| Tensione - alimentazione (min) | 4.5V |
| Voltaggio - alimentazione (massimo) | 24V |
| Voltaggio - uscita | 38V |
| Corrente - uscita / canale | 30 mA |
| Frequenza | 300 kHz ~ 1 MHz |
| Dimming | PWM |
| Applicazioni | Lampade di sfondo |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

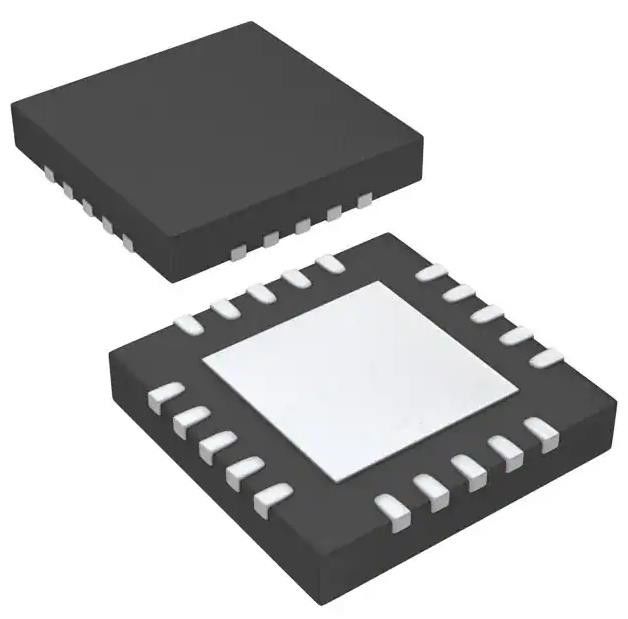

| Confezione / Cassa | 20-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 20-QFN (4x4) |
| Numero del prodotto di base | TPS61183 |
Caratteristiche del TPS61183RTJT
• tensione di ingresso da 4,5 a 24 V
• 38-V tensione massima di uscita
• MOSFET 2-A integrato da 40 V
• Frequenza di commutazione programmabile da 280 kHz a 1 MHz
• Immissione di impulso adattabile alle tensioni WLED
• Ampio intervallo di frequenza di attenuazione PWM
️ 100 Hz a 50 KHz per la modalità PWM diretta
️ da 100 Hz a 22 KHz per la modalità programmabile in frequenza
• Rapporto di attenuazione 100:1 a 20 kHz
• Relazione di attenuazione 10000:1 a 200 Hz (modalità PWM diretta)
• Piccoli componenti esterni
• Compensazione del circuito integrato
• Sei pozzi di corrente di 30 mA, massimo
• 1,5% (tipico) Corrispondenza corrente
• Controllo dell'interfaccia di luminosità PWM
• Metodo di attenuazione della luminosità in modalità programmabile PWM o metodo di attenuazione diretta PWM
• Protezione ESD HBM 4000-V
• Limita di sovratensione programmabile
• Protezioni aperte e brevi WLED integrate
• Disattivazione termica
Applicazioni di TPS61183RTJT
• Quaderni
• compresse
• Monitor
• PC industriali
• Schermate di interfaccia uomo-macchina
• bancomat
• Pescicatore
Classificazioni ambientali e di esportazioneTPS61183RTJT
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
