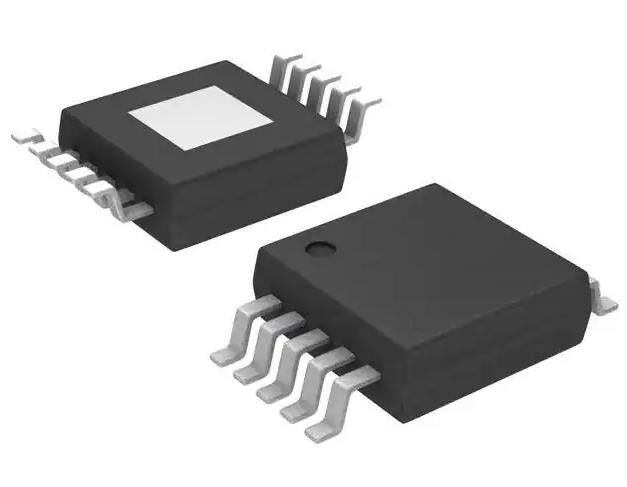

TPS92513DGQR Driver LED IC 1 regolatore di uscita Step-Down analogico PWM dimmerabile 1,5 A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS92513DGQR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Applicazioni: | Illuminazione | Numero di uscite: | 1 |
|---|---|---|---|
| Tensione - Alimentazione (Min): | 4.5V | Tensione - rifornimento (massimo): | 42 V |
| Tensione - uscita: | 45V | Corrente - uscita/Manica: | 1.5a |
| Frequenza: | 100 kHz ~ 2 MHz | Dimming: | Analogo, PWM |
| Evidenziare: | TPS92513DGQR,TPS92513DGQR LED Driver IC |
||
Descrizione di prodotto
TPS92513DGQR LED Driver IC 1 Output Regulator Step-Down Analog PWM Dimming 1.5A
Specificità di TPS92513DGQR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori LED | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Regulatore DC DC |
| Topologia | Step-Down (Buck) |
| Interni | - Sì, sì. |
| Numero di uscite | 1 |
| Tensione - alimentazione (min) | 4.5V |
| Voltaggio - alimentazione (massimo) | 42 V |
| Voltaggio - uscita | 45 V |
| Corrente - uscita / canale | 1.5A |
| Frequenza | 100 kHz ~ 2 MHz |
| Dimming | Analoghi, PWM |
| Applicazioni | Illuminazione |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 10-HVSSOP |
| Numero del prodotto di base | TPS92513 |
Caratteristiche del TPS92513DGQR
* MOSFET integrato a 220 mQ
* Intervallo di tensione di ingresso da 4,5 V a 42 V (da 4,5 V a 60 V per il TPS92513HV)
* 0 V a 300 mV Voltaggio regolabile di riferimento
* Accuratezza di corrente LED +5%
* Intervallo di frequenza di commutazione da 100 kHz a 2 MHz
* Input di attenuazione PWM dedicato
* Regolabile sotto tensione-blocco-fuori
* Protezione da sovraccarico
* Protezione da sovratemperature
* Pacchetto MSOP-10 con PowerPADTM
Applicazioni di TPS92513DGQR
• Illuminazione stradale
• Illuminazione di emergenza/uscita
• Illuminazione industriale e commerciale generale
• Illuminazione al dettaglio
• Illuminazione dell'apparecchio
• Illuminazione dei trasporti
• Lettere dal Canale
• Barrette leggere
Classificazioni ambientali e di esportazioneTPS92513DGQR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
