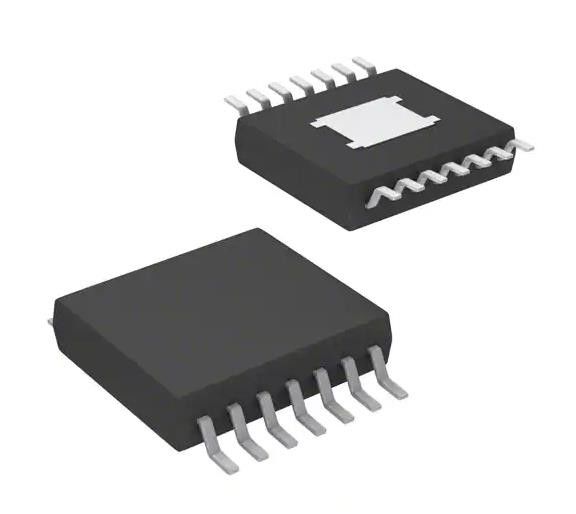

TPS92610QPWPRQ1 LED driver IC 1 uscita lineare PWM Dimming 450mA 14-HTSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS92610QPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Lineare | Commutatori interni: | - No, no. |
|---|---|---|---|
| Numero di uscite: | 1 | Tensione - Alimentazione (Min): | 4.5V |
| Tensione - rifornimento (massimo): | 40 V | Tensione - uscita: | 0V ~ 40V |
| Corrente - uscita/Manica: | 450 mA | Dimming: | PWM |
| Evidenziare: | TPS92610QPWPRQ1,TPS92610QPWPRQ1 LED Driver IC |
||
Descrizione di prodotto
TPS92610QPWPRQ1 LED driver IC 1 uscita lineare PWM Dimming 450mA 14-HTSSOP
Specificità di TPS92610QPWPRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori LED | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Lineare |
| Topologia | - |
| Interni | - No, no. |
| Numero di uscite | 1 |
| Tensione - alimentazione (min) | 4.5V |
| Voltaggio - alimentazione (massimo) | 40 V |
| Voltaggio - uscita | 0V ~ 40V |
| Corrente - uscita / canale | 450 mA |
| Frequenza | - |
| Dimming | PWM |
| Applicazioni | Automotive, illuminazione |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 14-PowerTSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 14-HTSSOP |
| Numero del prodotto di base | TPS92610 |
Caratteristiche del TPS92610QPWPRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 Qualificato con i seguenti risultati:
️ Grado di temperatura 1: ️ 40°C a 125°C Intervallo di temperatura di esercizio ambiente
– Device HBM ESD Classification Level H2
Classificazione dei dispositivi CDM ESD Livello C3B
• Sicurezza funzionale
¢ Documentazione disponibile per aiutare la progettazione di sistemi di sicurezza funzionali
• Guida LED a corrente costante a canale singolo con attenuazione PWM
• Ampia gamma di tensione di ingresso: 4,5 V/40 V
• Corrente di uscita costante, regolabile con resistenza sensoriale
• Precisione di regolazione della corrente, tolleranza ±4,6% attraverso la temperatura di giunzione da 40°C a 150°C
• Corrente massima: 450 mA
• Condivisione del calore con resistori esterni
Applicazioni di TPS92610QPWPRQ1
• Illuminazione per l'automobile: luci a cupola, maniglie, lampadine da lettura e lampade diverse
• Lampada posteriore per autoveicoli, lampada di arresto centrale montata in alto, indicatori laterali, indicatore di rilevamento del punto cieco, indicatore di presa di carica
• Applicazione di driver a LED per uso generale
Classificazioni ambientali e di esportazioneTPS92610QPWPRQ1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
