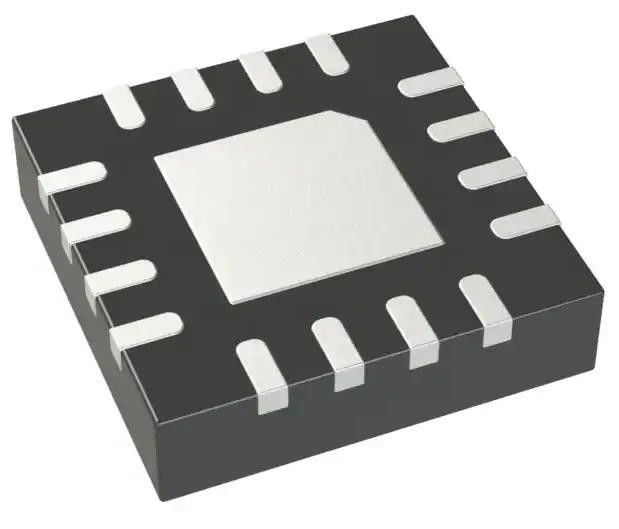

ADA4930-1YCPZ-R7 Amplificatore differenziale IC 1 Circuito Differenziale 16-LFCSP-VQ (3x3)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADA4930-1YCPZ-R7 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 1 | Tipo di uscita: | Differenziale |
|---|---|---|---|
| Tasso di risposta: | 3400V/µs | -3 dB di larghezza di banda: | 1,35 gigahertz |
| Corrente - polarizzazione introdotta: | µA 23 | Tensione - contrappeso introdotto: | µV 150 |
| Corrente - Fornitura: | 34mA | Corrente - uscita/Manica: | 30 mA |
| Evidenziare: | ADA4930-1YCPZ-R7,ADA4930-1YCPZ-R7 IC amplificatore differenziale |
||
Descrizione di prodotto
ADA4930-1YCPZ-R7 Amplificatore differenziale 1 circuito differenziale 16-LFCSP-VQ (3x3)
Specificità di ADA4930-1YCPZ-R7
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amplificatori OP, amplificatori tampone | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di amplificatore | Differenziale |
| Numero di circuiti | 1 |
| Tipo di uscita | Differenziale |
| Tasso di eliminazione | 3400V/μs |
| -3 dB di larghezza di banda | 1.35 GHz |
| Corrente - Bias di ingresso | 23 μA |
| Voltaggio - Offset di ingresso | 150 μV |
| Corrente - Fornitura | 34 mA |
| Corrente - uscita / canale | 30 mA |
| Tensione - Distanza di alimentazione (min) | 3.3 V |
| Voltaggio - Distanza di alimentazione (max) | 5 V |
| Temperatura di funzionamento | -40°C ~ 105°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-VFQFN Pad esposto, CSP |
| Confezione del dispositivo del fornitore | 16-LFCSP-VQ (3x3) |
| Numero del prodotto di base | ADA4930 |
Caratteristiche del ADA4930-1YCPZ-R7
* Rumore a bassa tensione di ingresso: 1,2 nV/√Hz
* Basso livello di uscita comune: 0,9 V su alimentazione singola
* Deformazione armonica estremamente bassa
-104 dBc HD2 a 10 MHz
-79 dBc HD2 a 70 MHz
-73 dBc HD2 a 100 MHz
−101 dBc HD3 a 10 MHz
−82 dBc HD3 a 70 MHz
-75 dBc HD3 a 100 MHz
* Alta velocità
-3 dB larghezza di banda di 1,35 GHz, G = 1
* Frequenza di svolta: 3400 V/μs, dal 25% al 75%
* 0,1 dB di aumento di piattezza a 380 MHz
* Ritorno rapido dell'overdrive di 1,5 ns
* 0,5 mV di tensione di offset tipica
* Guadagno regolabile esternamente
* Operazione differenziale su differenziale o operazione a fine singolo su differenziale
* Voltaggio di uscita regolabile in modalità comune
* Funzionamento a alimentazione singola: 3,3 V o 5 V
Applicazioni di ADA4930-1YCPZ-R7
* driver ADC
* Convertitori a singola estremità a differenziale
* IF e blocchi di guadagno della banda base
* Buffer differenziali
* Dirigenti di linea
Classificazioni ambientali e di esportazioneADA4930-1YCPZ-R7
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
