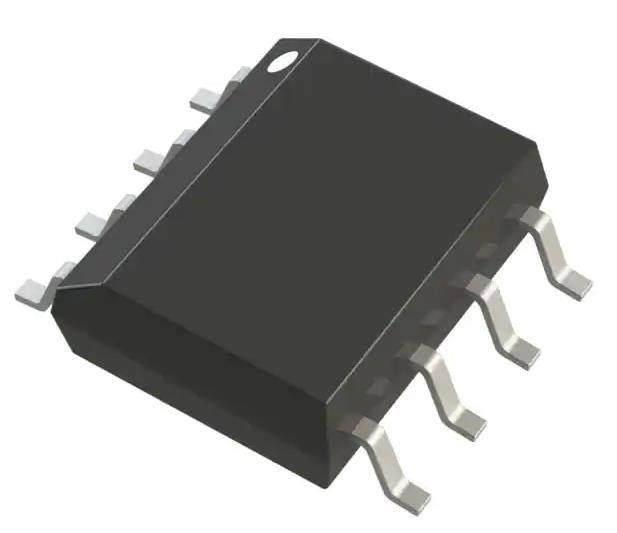

ADUM1200CRZ Isolatore digitale a uso generale IC 2500Vrms 2 canale 25Mbps 25kV/μs
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADUM1200CRZ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 2 | Input - lato 1/Side 2: | 2/0 |
|---|---|---|---|
| Tipo di canale: | Unidirezionale | Tensione - isolamento: | 2500Vrms |
| Immunità transitoria di modo comune (min): | 25kV/µs | Tasso di dati: | 25Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo): | 45 ns, 45 ns | Distorsione di larghezza di impulso (massima): | 3ns |
| Evidenziare: | ADUM1200CRZ,ADUM1200CRZ IC di isolamento digitale |
||
Descrizione di prodotto
ADUM1200CRZ Isolatore digitale di uso generale 2500Vrms 2 canali 25Mbps 25kV/μs
Specificità diADUM1200CRZ
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Analog Devices Inc. |
| Serie | iCoupler® |
| Pacco | Tubo |
| Tecnologia | Accoppiamento magnetico |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 2 |
| Input - Lato 1/Lato 2 | 2/0 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 2500Vrms |
| Immunità transitoria in modalità comune (min) | 25 kV/μs |
| Tasso di dati | 25 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 45 ns, 45 ns |
| Distorsione della larghezza dell'impulso (max) | 3ns |
| Tempo di crescita / caduta (tipo) | 2.5ns, 2.5ns |
| Voltaggio - Fornitura | 2.7V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 105°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | ADUM1200 |
Caratteristiche del ADUM1200CRZ
* Corpo stretto, RoHS-compliant, SOIC 8-lead package
* Funzionamento a bassa potenza
- Funzionamento a 5 V
- 1,1 mA per canale al massimo da 0 a 2 Mbps
- 3,7 mA per canale massimo a 10 Mbps
- 8,2 mA per canale a massima velocità di 25 Mbps
- Funzionamento a 3 V
- 0,8 mA per canale al massimo da 0 a 2 Mbps
- 2,2 mA per canale a 10 Mbps al massimo
- 4,8 mA per canale a massima velocità di 25 Mbps
* Comunicazione bidirezionale
* Trasformazione a livello 3 V/5 V
* Funzionamento ad alta temperatura: 125°C
* Alta velocità di trasmissione dati: dc a 25 Mbps (NRZ)
* Caratteristiche di tempistica precise
- 3 ns di distorsione massima della larghezza dell'impulso
- 3 ns di abbinamento canale-canale massimo
* Alta immunità transitoria a modalità comune: > 25 kV/μs
* Autorizzazioni di sicurezza e regolamentari
- Riconoscimento UL
- 2500 V rms per 1 minuto per UL 1577 CSA Componente di accettazione Avviso 5A VDE Certificato di conformità
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = picco di 560 V
* Qualificato per applicazioni automobilistiche
Applicazioni di ADUM1200CRZ
* Isolamento multicanale di dimensioni critiche
* Isolamento dell'interfaccia SPI/convertitore dati
* Isolamento del ricevitore RS-232/RS-422/RS-485
* Isolamento del bus di campo digitale
* Veicoli elettrici ibridi, monitor a batteria e motore
Classificazioni ambientali e di esportazioneADUM1200CRZ
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
