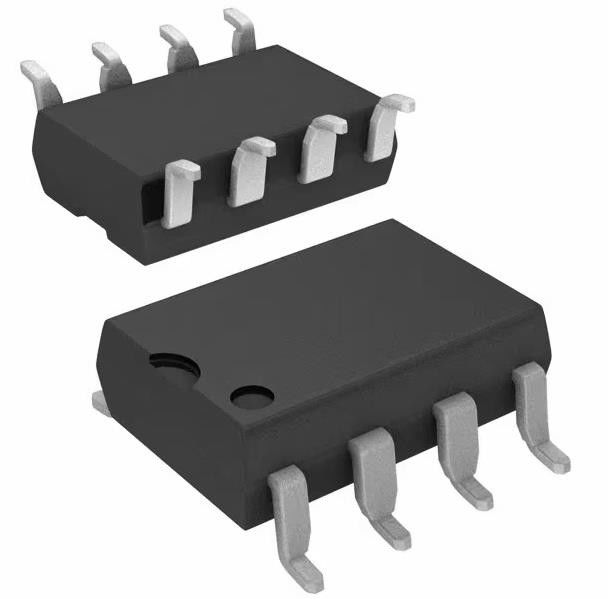

AMC1200STDUBRQ1 amplificatore di isolamento IC 1 Circuito differenziale 8-SOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AMC1200STDUBRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo dell'amplificatore: | Isolamento | Numero di circuiti: | 1 |
|---|---|---|---|
| Tipo di uscita: | Differenziale | -3 dB di larghezza di banda: | 100 kHz |
| Tensione - contrappeso introdotto: | µV 200 | Corrente - Fornitura: | 5.4mA |
| Corrente - uscita/Manica: | 20 mA | Tensione - portata del rifornimento (min): | 2,7 V |
| Evidenziare: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 Isolamento amplificatore IC |
||
Descrizione di prodotto
AMC1200STDUBRQ1 Amplificatore di isolamento 1 Circuito differenziale 8-SOP
Specificità diAMC1200STDUBRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amplificatori OP, amplificatori tampone | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di amplificatore | Isolamento |
| Numero di circuiti | 1 |
| Tipo di uscita | Differenziale |
| Tasso di eliminazione | - |
| -3 dB di larghezza di banda | 100 kHz |
| Voltaggio - Offset di ingresso | 200 μV |
| Corrente - Fornitura | 5.4mA |
| Corrente - uscita / canale | 20 mA |
| Tensione - Distanza di alimentazione (min) | 2.7 V |
| Voltaggio - Distanza di alimentazione (max) | 5.5 V |
| Temperatura di funzionamento | -40°C ~ 105°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SMD, Gull Wing |
| Confezione del dispositivo del fornitore | 8-SOP |
| Numero del prodotto di base | AMC1200 |
Caratteristiche del AMC1200STDUBRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 Qualificato con i seguenti risultati:
Grado di temperatura 2: da 40°C a 105°C
– HBM ESD Classification Level H2
Classificazione C3B del CDM
• ± 250 mV gamma di tensione di ingresso ottimizzata per le resistenze di shunt
• Nonlinearità molto bassa: 0,075% (massimo) con alimentazione ad alta tensione a 5 V
• Errore di offset basso: 1,5 mV (massimo)
• Basso rumore: 3,1 mVRMS (tipico)
• Corrente di alimentazione a basso livello: 8 mA (massimo) a 5 V
• Larghezza di banda di ingresso: 60 kHz (min)
• Guadagno fisso: 8 (0,5% di precisione)
• Alto rapporto di rigetto in modalità comune: 108 dB (tipico)
• Funzionamento a bassa tensione a 3,3 V
• Isolamento galvanico certificato
¢ UL1577 e VDE V 0884-10 approvato
Voltaggio di isolamento: 4250 VPEAK
Voltaggio di funzionamento: 1200 VPEAK
Immunità transitoria: 10 kV/μs (min)
• durata tipica di 10 anni a tensione nominale di lavoro (cfr. rapporto di applicazione, SLLA197)
Applicazioni di AMC1200STDUBRQ1
• Corrente o tensione isolata basata su shunt-resistor
Sensore in:
Invertitori di trazione
¢ Caricatori di bordo
Convertitori DC-DC
Sistemi di gestione delle batterie
Classificazioni ambientali e di esportazioneAMC1200STDUBRQ1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
