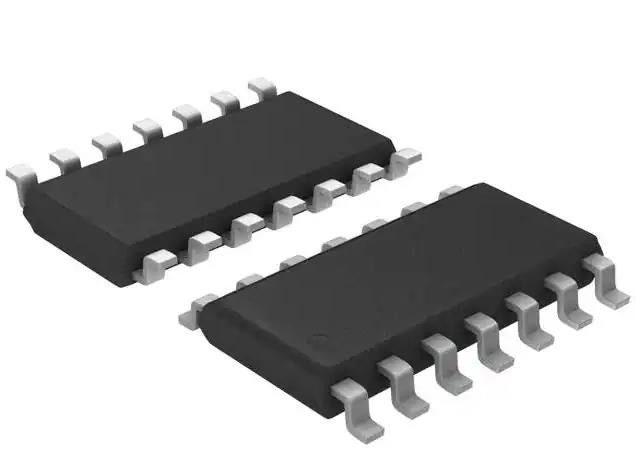

AT42QT1070-SSUR Chip di circuito integrato elettronico pulsanti a tocco capacitivi 14-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AT42QT1070-SSUR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Bottoni | Numero di input: | Fino a 7 |
|---|---|---|---|
| Driver Channels del LED: | Fino a 5 | Interfaccia: | I2C |
| Voltaggio - Fornitura: | 1.8V ~ 5.5V | Temperatura di funzionamento: | -40°C ~ 85°C |
| Confezione / Cassa: | 14-SOIC (0,154", 3,90 mm di larghezza) | Numero del prodotto di base: | AT42QT1070 |
| Evidenziare: | AT42QT1070-SSUR,AT42QT1070-SSUR Chip per circuiti integrati elettronici |
||
Descrizione di prodotto
AT42QT1070-SSUR Chip di circuito integrato elettronico pulsanti a tocco capacitivi 14-SOIC
Specificità diAT42QT1070-SSUR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Sensore, tocco capacitivo | |
| Mfr | Tecnologia dei microchip |
| Serie | QTouchTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Buttoni |
| Detezione di prossimità | - No, no. |
| Numero di input | Fino a 7 |
| Canali di guida a LED | Fino a 5 |
| Interfaccia | I2C |
| Risoluzione | - |
| Voltaggio - Fornitura | 1.8V ~ 5.5V |
| Corrente - Fornitura | - |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 14-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 14-SOIC |
| Numero del prodotto di base | AT42QT1070 |
Caratteristiche del AT42QT1070-SSUR
* Configurazioni:
* Modalità di comunicazione
* Modalità autonoma
* Numero di chiavi:
* Modalità di comunicazione: 1 7 tasti (o 1 6 tasti più un canale di protezione)
* Modalità autonoma: 1 ?? 4 tasti più un canale di protezione fisso sulla chiave 0
* Numero di linee di I/O:
* Modalità autonoma: 5 uscite
* Tecnologia:
* Trasferimento di carica per spettro diffuso brevettato
* Dimensioni di contorno chiave:
* 6 mm x 6 mm o più (a seconda dello spessore del pannello); possibili forme e dimensioni molto diverse
* Strati richiesti:
# Uno #
* Materiali degli elettrodi:
* rame inciso; argento; carbonio; ossido di stagno indio (ITO)
* Materiali del pannello:
* Plastica; Vetro; Compositi; Superfici dipinte (possibili vernici metalliche a bassa densità di particelle)
* Spessore del pannello:
* fino a 10 mm di vetro; fino a 5 mm di plastica (a seconda delle dimensioni degli elettrodi)
* Sensibilità chiave:
* Modalità di comunicazione: impostabile individualmente tramite semplici comandi su un'interfaccia compatibile con I2C
* Modalità autonoma: impostazioni fisse
* Interfaccia:
* modalità slave compatibile con I2C (400 kHz).
* Processo del segnale:
* Autocalibrazione
* Compensazione di deriva automatica
* Filtraggio del rumore
* Suppressione adiacente della chiave® (AKS®)
* Potenza:
* 1,8 V ️ 5,5 V
* Confezione:
* IC SOIC a 14 pin conforme alla normativa RoHS
* circuito integrato conforme alla normativa RoHS a 20 pin VQFN
Applicazioni di AT42QT1070-SSUR
L'AT42QT1070 (QT1070) è un driver di sensore capacitivo QTTM (Digital Burst Mode Charge-Transfer).
Classificazioni ambientali e di esportazioneAT42QT1070-SSUR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
