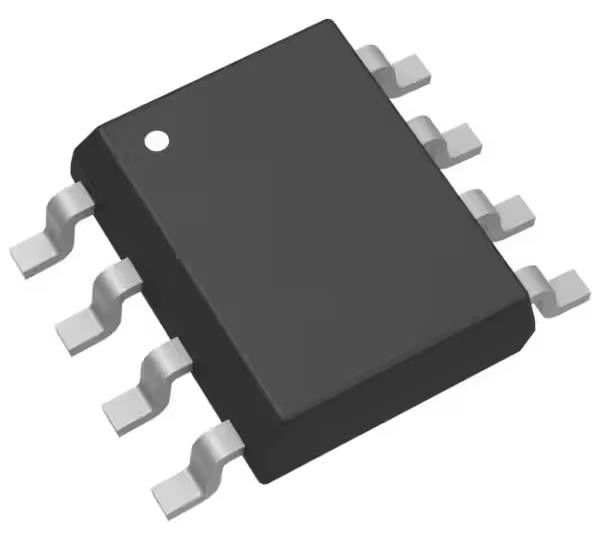

DMN2009LSS-13 N-Channel 20 V 12A (Ta) 2W (Ta) Superficie montata 8-SO
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DMN2009LSS-13 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Voltaggio di scarico alla fonte (Vdss): | 20V |
|---|---|---|---|
| Corrente - scarico continuo (Id) @ 25°C: | 12A (tum) | Tensione di azionamento (max Rds On, min Rds On): | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs: | 8mOhm @ 12A, 10V | Vgs(th) (Max) @ Id: | 1.2V @ 250µA |
| Tassa del portone (Qg) (massimo) @ Vgs: | 58.3 nC @ 10 V | Vgs (Max): | ±12V |
Descrizione di prodotto
DMN2009LSS-13 N-Channel 20 V 12A (Ta) 2W (Ta) Superficie montata 8-SO
Specificità di DMN2009LSS-13
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | Diodi incorporati |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla sorgente (Vdss) | 20 V |
| Corrente - scarico continuo (Id) @ 25°C | 12A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 12A, 10V |
| Vgs(th) (Max) @ Id | 1.2V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 58.3 nC @ 10 V |
| Vgs (Max) | ± 12V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 2555 pF @ 10 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 2W (Ta) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-SO |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Numero del prodotto di base | DMN2009 |
Caratteristiche del DMN2009LSS-13
* Basso livello di resistenza
* tensione di soglia di ingresso bassa
* Capacità di ingresso bassa
* Velocità di cambio rapida
* Basse perdite di ingresso/uscita
* Completamente privo di piombo e pienamente conforme alla RoHS (Nota 1 e 2)
* Libero da alogeni e antimoni.
* Qualificato secondo le norme AEC-Q101 per l'alta affidabilità
Applicazioni di DMN2009LSS-13
* retroilluminazione
* Funzioni di gestione dell'energia
* Convertitori DC-DC
Classificazioni ambientali e di esportazioneDMN2009LSS-13
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
