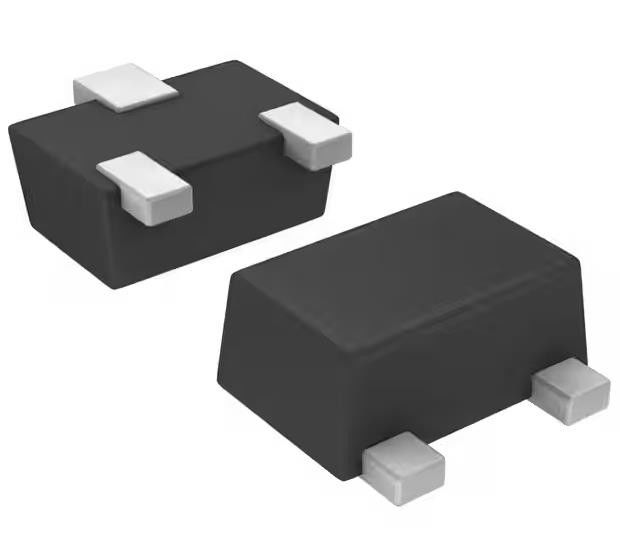

DTA114EMT2L Transistor bipolare 50 V 50 mA 250 MHz 150 mW VMT3
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DTA114EMT2L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di transistor: | PNP - Pregiudicato | Corrente - collettore (CI) (massimo): | 50 mA |
|---|---|---|---|
| Tensione - ripartizione dell'emettitore del collettore (massima): | 50V | Resistenza - base (R1): | 10 kOhms |
| Resistenza - emittenta-base (R2): | 10 kOhms | Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 20 @ 5mA, 5V |
Descrizione di prodotto
DTA114EMT2L Transistor bipolare 50 V 50 mA 250 MHz 150 mW VMT3
Specificità di DTA114EMT2L
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| Bipolare (BJT) | |
| Transistori bipolari singoli, pre-biased | |
| Mfr | Semiconduttore Rohm |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di transistor | PNP - Pregiudiziato |
| Corrente - Collettore (Ic) (Max) | 50 mA |
| Voltaggio - ripartizione dell'emittente del collettore (max) | 50 V |
| Resistenza - Base (R1) | 10 kOhms |
| Resistenza - Base dell'emittente (R2) | 10 kOhms |
| Cfr. la tabella di cui al punto 6.2. | 20 @ 5mA, 5V |
| Vce saturazione (max) @ Ib, Ic | 300mV @ 500μA, 10mA |
| Corrente - limite del collettore (massimo) | 500nA |
| Frequenza - Transizione | 250 MHz |
| Potenza - Max | 150 mW |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SOT-723 |
| Confezione del dispositivo del fornitore | VMT3 |
| Numero del prodotto di base | DTA114 |
Caratteristiche del DTA114EMT2L
1) Resistenze di biasing integrate, R1 = R2 = 10kΩ
2) Le resistenze di bias integrate consentono la configurazione di un circuito di inverter senza collegare resistenze di ingresso esterne (vedi circuito interno).
3) Per il funzionamento devono essere impostate solo le condizioni di accensione/spegnibilità, facilitando la progettazione del circuito.
4) Tipi di NPN complementari: serie DTC114E
Applicazioni di DTA114EMT2L
Invertitore, interfaccia, driver
Classificazioni ambientali e di esportazioneDTA114EMT2L
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
