DTD113EK T146 Transistor bipolare pre-biasato 50 V 500 mA 200 MHz 200 mW
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DTD113EK T146 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di transistor: | PNP - Pregiudicato | Frequenza - transizione: | 250 MHz |
|---|---|---|---|
| Tensione - ripartizione dell'emettitore del collettore (massima): | 50 V | Resistenza - base (R1): | kOhms 1 |
| Resistenza - emittenta-base (R2): | kOhms 1 | Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 33 @ 50mA, 5V |
| Saturazione di Vce (massima) @ Ib, CI: | 300mV @ 250μA, 5mA | Corrente - collettore (CI) (massimo): | 500nA |
Descrizione di prodotto
DTD113EK T146 Transistor bipolare pre-biasato 50 V 500 mA 200 MHz 200 mW
Specificità di DTD113EK T146
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| Bipolare (BJT) | |
| Transistori bipolari singoli, pre-biased | |
| Mfr | Semiconduttore Rohm |
| Serie | Automotive, AEC-Q101 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di transistor | NPN - Pre-pregiudicato |
| Corrente - Collettore (Ic) (Max) | 500 mA |
| Voltaggio - ripartizione dell'emittente del collettore (max) | 50 V |
| Resistenza - Base (R1) | 1 kOhms |
| Resistenza - Base dell'emittente (R2) | 1 kOhms |
| Cfr. la tabella di cui al punto 6.2. | 33 @ 50mA, 5V |
| Vce saturazione (max) @ Ib, Ic | 300 mV @ 2,5 mA, 50 mA |
| Corrente - limite del collettore (massimo) | 500nA |
| Frequenza - Transizione | 200 MHz |
| Potenza - Max | 200 mW |
| Tipo di montaggio | Montaggio superficiale |

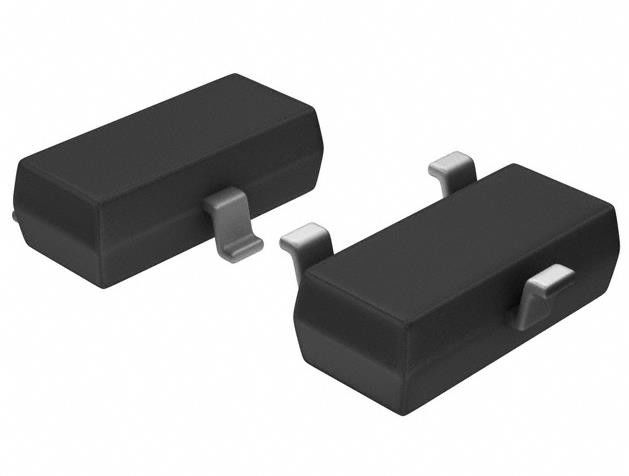

| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SMT3 |
| Numero del prodotto di base | DTD113 |
Caratteristiche del DTD113EK T146
1) Resistenze di biasing integrate, R1 = R2 = 1kW.
2) Le resistenze di bias integrate consentono la configurazione di un circuito dell'inverter senza collegare resistenze di ingresso esterne (vedi circuito interno).
3) Le resistenze di bias sono costituite da resistenze a film sottile con isolamento completo per consentire un bias negativo
Inoltre hanno il vantaggio di eliminare completamente gli effetti parassitari.
4) È necessario impostare per il funzionamento solo le condizioni di accensione/spena, rendendo facile la progettazione del circuito.
5) Tipi di PNP complementari: serie DTB113EK
6) Libero di piombo/conforme alla RoHS.
Applicazioni di DTD113EK T146
Circuito di commutazione, circuito di inverter, circuito di interfaccia, circuito del driver
Classificazioni ambientali e di esportazioneDTD113EK T146
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
