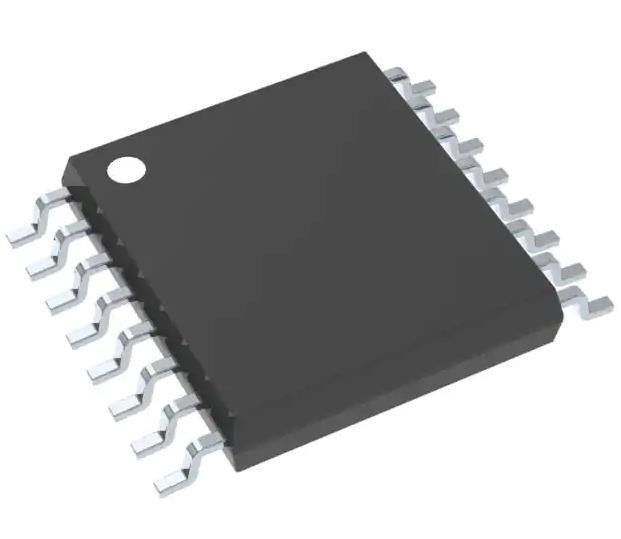

LM5026MTX/NOPB Convertitore regolatore IC controller uscita CC con isolamento positivo
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM5026MTX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Conduttore del transistor | Funzione: | Aumenti/scendere |
|---|---|---|---|
| Configurazione di uscita: | Positivo, isolamento capace | Numero di uscite: | 2 |
| Fasi di uscita: | 1 | Voltaggio - alimentazione (Vcc/Vdd): | 8V ~ 15V |
| Frequenza - Cambiamento: | 200kHz ~ 590kHz | Duty cycle (massimo): | 70%, 80% |
Descrizione di prodotto
LM5026MTX/NOPB Converter Regulator Positive Isolation Output DC Controller IC
Specificità di LM5026MTX/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Step-Up/Step-Down |
| Configurazione di uscita | Positivo, capace di isolarsi |
| Topologia | Convertitore di avanzamento |
| Numero di uscite | 2 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 8V ~ 15V |
| Frequenza - Cambiamento | 200 kHz ~ 590 kHz |
| Ciclo di lavoro (massimo) | 70%, 80% |
| Rettificatore sincrono | - No, no. |
| Sincronizzazione dell' orologio | - Sì, sì. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Controllo del tempo morto, controllo della frequenza, reset, soft start. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-TSSOP |
| Numero del prodotto di base | LM5026 |
Caratteristiche del LM5026MTX/NOPB
* Controllo in modalità corrente
* Regolatore interno di bias di avvio da 100 V
* 3-A conduttore di porta principale composto
* Interfaccia per l' optocoppler ad alta larghezza di banda
* Blocco sotto tensione di linea programmabile (UVLO) con isteresia regolabile
* Protezione da sovracorrente a doppia modalità versatile con timer di ritardo Hiccup
* Sovrapposizione programmabile o tempo di inattività tra le uscite della pinza principale e attiva
* Clampada programmabile per il ciclo di lavoro massimo
* Programmabile Soft-Start
* Sgomberamento del bordo principale
* Oscillatore capace di 1 MHz con resistore programmato
* Capacità di sincronizzazione dell'oscillatore I/0
* Precisione di riferimento 5-V
Descrizioni diLM5026MTX/NOPB
• Forniture di energia per server
• Fornitori di alimentazione per telecomunicazioni a 48 V
• Forniture di alimentazione DC/DC ad alta efficienza
Classificazioni ambientali e di esportazioneLM5026MTX/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
