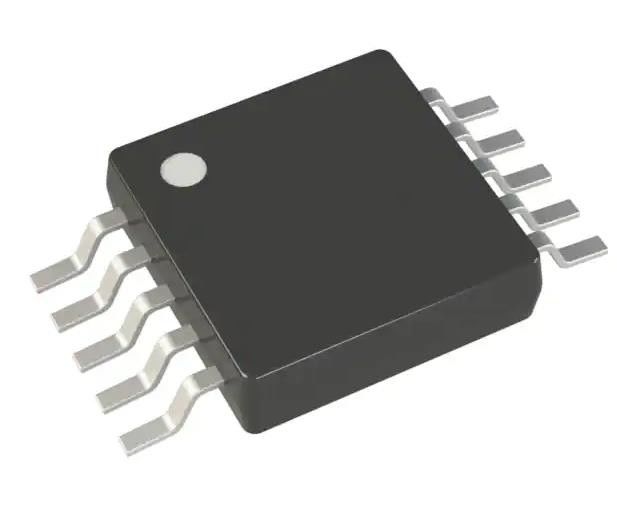

LT3757HMSE#TRPBF Flyback SEPIC Regolatore Uscita Controller DC IC 10-MSOP-EP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LT3757HMSE#TRPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Conduttore del transistor | Funzione: | Step-Up, Step-Up/Step-Down |
|---|---|---|---|
| Configurazione di uscita: | Positivo e negativo | Numero di uscite: | 1 |
| Fasi di uscita: | 1 | Voltaggio - alimentazione (Vcc/Vdd): | 2.9V ~ 40V |
| Frequenza - Cambiamento: | 100 kHz ~ 1 MHz | Caratteristiche di controllo: | Permetta a, controllo di frequenza, inizio morbido |
Descrizione di prodotto
LT3757HMSE#TRPBF Flyback SEPIC Regulator Output DC Controller IC 10-MSOP-EP
Specificità di LT3757HMSE#TRPBF
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione di uscita | Positivi e negativi |
| Topologia | Boost, Flyback, SEPIC |
| Numero di uscite | 1 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 2.9V ~ 40V |
| Frequenza - Cambiamento | 100 kHz ~ 1 MHz |
| Ciclo di lavoro (massimo) | - |
| Rettificatore sincrono | - No, no. |
| Sincronizzazione dell' orologio | - Sì, sì. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Abilitazione, controllo della frequenza, avviamento morbido |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-TFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) Pad esposto |
| Confezione del dispositivo del fornitore | 10-MSOP-EP |
| Numero del prodotto di base | LT3757 |
Caratteristiche del LT3757HMSE#TRPBF
* Largo intervallo di tensione di ingresso: da 2,9 a 40 V
* Programmazione della tensione di uscita positiva o negativa con un singolo pin di feedback
* Il controllo del modo corrente fornisce una risposta transitoria eccellente
* Frequenza di funzionamento programmabile (100kHz a 1MHz) con un resistore esterno
* Sincronizzabile con un orologio esterno
* Corrente di spegnimento bassa < 1μA
* Regulatore interno di bassa tensione di scarico di 7,2 V
* Programmabile Input Undervoltage Lock-out con isteresi
* Programmabile Soft-Start
* Piccoli pacchetti MSOP a 10 piombo (3 mm × 3 mm) e a 10 pin potenziati termicamente
* AEC-Q100 Qualificato per applicazioni automobilistiche
Descrizioni diLT3757HMSE#TRPBF
* Convertitori di accelerazione, di ritorno, di SEPIC e di inversione per l'automobile e l'industria
* Fornitori di energia per le telecomunicazioni
* Apparecchiature elettroniche portatili
Classificazioni ambientali e di esportazioneLT3757HMSE#TRPBF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
