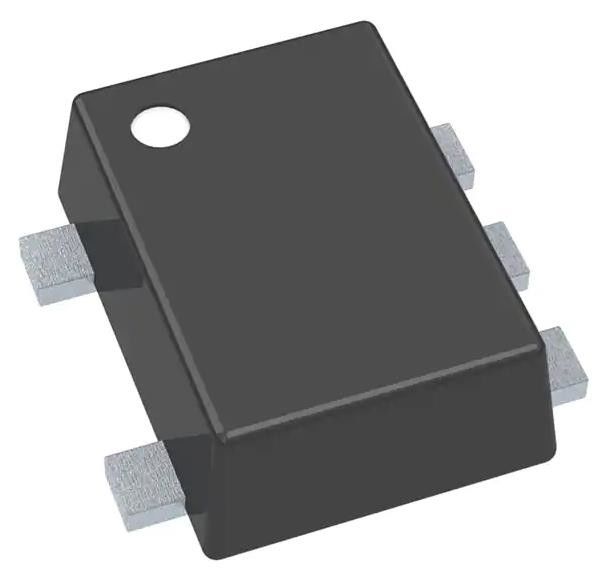

NL17SZ14XV5T2G Inverter IC 1 Canale Schmitt Trigger SOT-553
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NL17SZ14XV5T2G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | inverter | Numero di circuiti: | 1 |
|---|---|---|---|
| Numero di input: | 1 | Caratteristiche: | Schmitt Trigger |
| Voltaggio - Fornitura: | 1,65 V ~ 5,5 V | Corrente - Quiescent (Max): | 1 µA |
| Corrente: alta e bassa uscita: | 32 mA, 32 mA | Livello logico introdotto - minimo: | 0.2V ~ 1.2V |
Descrizione di prodotto
NCP114BMX300TCG Regulatore di tensione lineare IC positivo fisso 1 uscita 300mA
Specificità di NL17SZ14XV5T2G
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | semi |
| Serie | 17SZ |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di logica | Invertitore |
| Numero di circuiti | 1 |
| Numero di input | 1 |
| Caratteristiche | Schmitt Trigger |
| Voltaggio - Fornitura | 1.65V ~ 5.5V |
| Corrente - Quiescent (Max) | 1 μA |
| Corrente: alta e bassa uscita | 32mA, 32mA |
| Livello logico di input - basso | 0.2V ~ 1.2V |
| Livello logico di input - alto | 1.4V ~ 3.6V |
| Ritardo massimo di propagazione @ V, Max CL | 5.9ns @ 5V, 50pF |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SOT-553 |
| Confezione / Cassa | SOT-553 |
| Numero del prodotto di base | 17SZ14 |
Caratteristiche del NL17SZ14XV5T2G
• Progettato per il funzionamento in CCV da 1,65 V a 5,5 V
• 3,7 ns tPD a VCC = 5 V (tipo)
• Tolleranza alla sovratensione di ingresso/uscita fino a 5,5 V
• IOFF supporta la protezione contro il disattivamento parziale
• sorgente/sink 24 mA a 3,0 V
• Disponibile nei pacchetti SC−88A, SC−74A, SOT−553, SOT−953 e UDFN6
• Complessità del chip < 100 FET
• Suffisso −Q per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC−Q100 Qualificato e PPAP Capace
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni di NL17SZ14XV5T2G
Il NL17SZ14 è un singolo inverter con trigger Schmitt in piccoli pacchetti.
Classificazioni ambientali e di esportazioneNL17SZ14XV5T2G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
