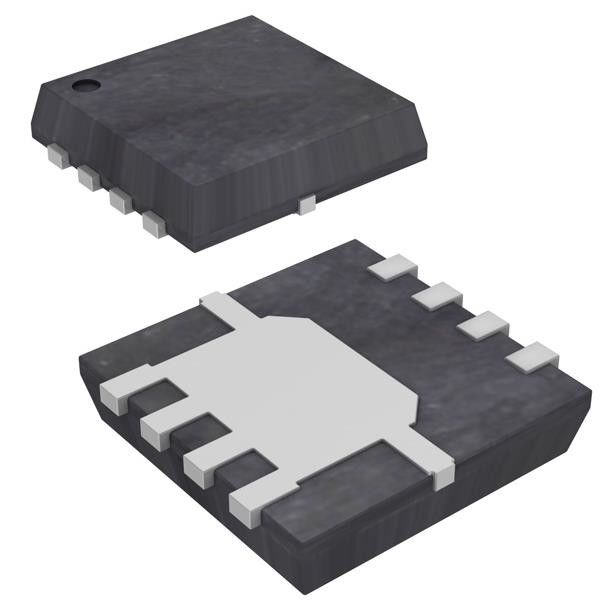

NVTFS4C13NWFTAG N-Channel MOSFET 30 V 14A (Ta) 3W (Ta), 26W (Tc) Surface Mount 8-WDFN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NVTFS4C13NWFTAG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tecnologia: | MOSFET (ossido di metallo) | Voltaggio di scarico alla fonte (Vdss): | 30 V |
|---|---|---|---|
| Corrente - scarico continuo (Id) @ 25°C: | 14A (tum) | Tensione di azionamento (max Rds On, min Rds On): | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs: | 9.4mOhm @ 30A, 10V | Vgs(th) (Max) @ Id: | 2.1V @ 250µA |
| Tassa del portone (Qg) (massimo) @ Vgs: | 15.2 nC @ 10 V | Vgs (Max): | ± 20V |
| Evidenziare: | MOSFET a canale n NVTFS4C13NWFTAG,8-WDFN MOSFET a canale N,NVTFS4C13NWFTAG |
||
Descrizione di prodotto
NVTFS4C13NWFTAG N-Channel 30 V 14A (Ta) 3W (Ta), 26W (Tc) Surface Mount 8-WDFN
Specificità di NVTFS4C13NWFTAG
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | semi |
| Serie | Automotive, AEC-Q101 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla sorgente (Vdss) | 30 V |
| Corrente - scarico continuo (Id) @ 25°C | 14A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 9.4mOhm @ 30A, 10V |
| Vgs(th) (Max) @ Id | 2.1V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 15.2 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 770 pF @ 15 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 3W (Ta), 26W (Tc) |
| Temperatura di funzionamento | -55°C ~ 175°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-WDFN (3.3x3.3) |
| Confezione / Cassa | 8-PowerWDFN |
| Numero del prodotto di base | NVTFS4 |
Caratteristiche del NVTFS4C13NWFTAG
• Basso RDS (on) per ridurre al minimo le perdite di conduzione
• Capacità ridotta per ridurre al minimo le perdite dei conducenti
• Carica ottimizzata del cancello per ridurre al minimo le perdite di commutazione
• NVTFS4C13NWF − Prodotto per fianchi bagnabili
• Prefisso NVT per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di eseguire PPAP
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Classificazioni ambientali e di esportazioneNVTFS4C13NWFTAG
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
