SN74HC540DW Buffer, inversione di 1 elemento 8 bit per elemento 3-State Output 20-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74HC540DW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Pacco: | Tubo | Tipo di logica: | Attenui, invertendo |
|---|---|---|---|
| Numero di elementi: | 1 | Numero di bit per elemento: | 8 |
| Tipo di uscita: | 3-Stato | Corrente: alta e bassa uscita: | 7.8mA, 7.8mA |
| Voltaggio - Fornitura: | 2V ~ 6V | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
Descrizione di prodotto
SN74HC540DW Buffer, inversione di 1 elemento 8 bit per elemento 3-State Output 20-SOIC
Specificità di SN74HC540DW
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Dispositivi per la trasmissione di dati | |
| Mfr | Texas Instruments |
| Serie | 74HC |
| Pacco | Tubo |
| Tipo di logica | Buffer, inversione |
| Numero di elementi | 1 |
| Numero di bit per elemento | 8 |
| Tipo di input | - |
| Tipo di uscita | 3 Stati |
| Corrente: alta e bassa uscita | 70,8 mA, 7,8 mA |
| Voltaggio - Fornitura | 2V ~ 6V |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

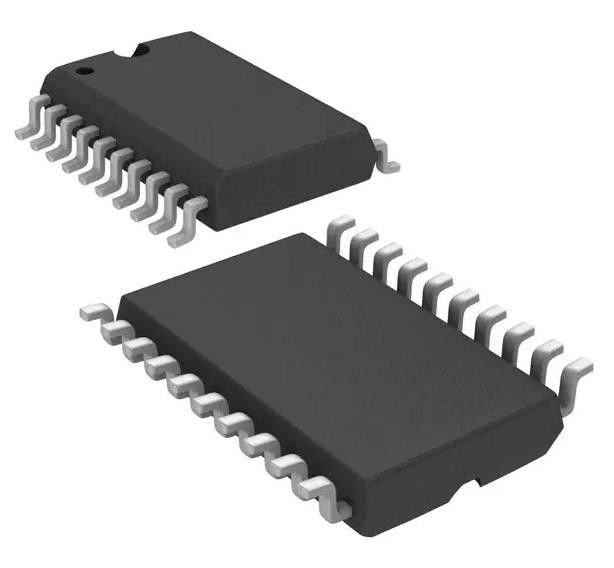

| Confezione / Cassa | 20-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 20-SOIC |
| Numero del prodotto di base | 74HC540 |
Caratteristiche del SN74HC540DW
• Ampia gamma di tensione di funzionamento da 2 a 6 V
• Le uscite ad alta corrente a tre stati alimentano le linee di autobus direttamente o fino a 15 carichi LSTTL
• Basso consumo di energia, 80-μA max ICC
• tpd tipico = 8 ns
• azionamento di uscita ± 6 mA a 5 V
• corrente di ingresso bassa di 1 μA max
• Pinout del flusso di dati (tutti gli input sul lato opposto degli output)
Applicazioni di SN74HC540DW
Questi buffer ottali e driver di linea presentano le prestazioni della popolare serie HC240 e offrono un pinout con ingressi e uscite su lati opposti del pacchetto.Questa disposizione facilita notevolmente la disposizione dei circuiti stampati.
Classificazioni ambientali e di esportazioneSN74HC540DW
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
