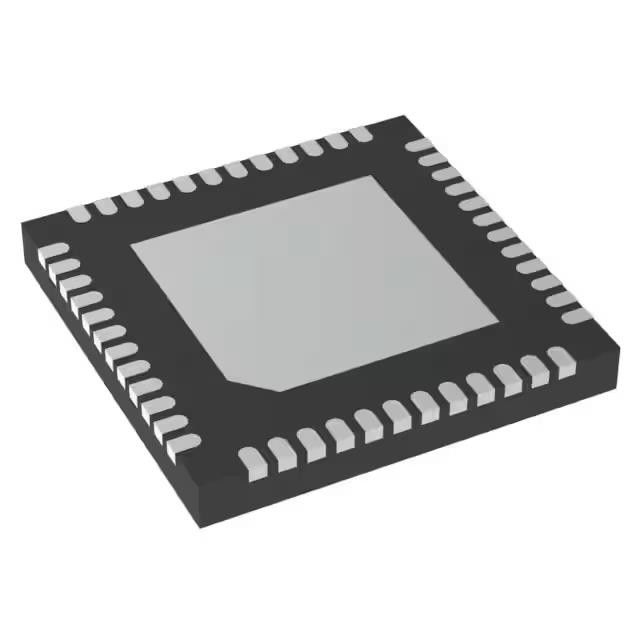

ATMEGA1609-MUR Amministratore: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ATMEGA1609-MUR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Processore di base: | AVR | Dimensione del nucleo: | 8 bit |
|---|---|---|---|
| Velocità: | 20 MHz | Connettività: | I2C, SPI, UART/USART |
| Periferie: | Detezione/risistemazione, POR, PWM, WDT | Numero di I/O: | 41 |
| Dimensione della memoria del programma: | 16KB (16K x 8) | Tipo di memoria del programma: | Flash |
Descrizione di prodotto
ATMEGA1609-MUR Amministratore: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0, sicurezza funzionale (FuSa) Microcontrollore IC 8-Bit 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
Specificità di ATMEGA1609-MUR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Tecnologia dei microchip |
| Serie | megaAVR® 0, sicurezza funzionale (FuSa) |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Processore di base | AVR |
| Dimensione del nucleo | 8 bit |
| Velocità | 20 MHz |
| Connettività | I2C, SPI, UART/USART |
| Periferie | Detezione/risistemazione, POR, PWM, WDT |
| Numero di I/O | 41 |
| Dimensione della memoria del programma | 16KB (16K x 8) |
| Tipo di memoria del programma | Flash |
| Dimensione EEPROM | 256 x 8 |
| Dimensione della RAM | 2K x 8 |
| Voltaggio - alimentazione (Vcc/Vdd) | 1.8V ~ 5.5V |
| Convertitori di dati | A/D 16x10b |
| Tipo di oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 48-UFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 48-UQFN (6x6) |
| Numero del prodotto di base | ATMEGA1609 |
Caratteristiche del ATMEGA1609-MUR
• CPU AVR®:
L'accesso all'I/O a ciclo unico
Controller di interruzione a due livelli
¢ Multiplicatore hardware a due cicli
• Ricordi:
- 8 o 16 KB Memoria flash autoprogrammabile in sistema
¢ 256B EEPROM
2 KB di SRAM
️ Durata di scrittura/cancellazione:
• Flash 10.000 cicli
• EEPROM 100.000 cicli
Ritenzione dei dati: 40 anni a 55°C
• Sistema:
Circuito di riavvio di accensione (POR)
Opzioni dell'orologio:
• oscillatore interno a bassa potenza 16/20 MHz
• Oscillatore interno a potenza ultra bassa (ULP) a 32,768 kHz
• Oscillatore di cristallo esterno a 32,768 kHz
• Input dell'orologio esterno
Interfaccia di debug unificata per programmi (UPDI) a pin singolo
Tre modalità di sonno:
• inattivo con tutti i periferici in funzione per svegliarsi immediatamente
• In attesa
L'impiego dei dispositivi periferici selezionati
¢ Periferie per sonnambulismo
• Disattivazione con funzionalità di sveglia limitata
• Periferici:
Un timer/controllore a 16 bit di tipo A (TCA) con un registro del periodo dedicato e tre canali di confronto
¢ Fino a quattro Timer/Conter a 16 bit di tipo B (TCB) con acquisizione di input
Un contatore in tempo reale (RTC) a 16 bit che funziona da un cristallo esterno o da un oscillatore RC interno
Fino a quattro USART con generatore di velocità baud frazionaria, auto-baud e rilevamento dell'inizio del fotogramma
Interfaccia periferica seriale master/slave (SPI)
¢ Master/slave TWI con doppia corrispondenza di indirizzo
• Può operare contemporaneamente come padrone e come schiavo
• modalità standard (Sm, 100 kHz)
• Modalità veloce (Fm, 400 kHz)
• Modalità veloce più (Fm+, 1 MHz)
Sistema di eventi per segnalazione interperiferica indipendente dal nucleo e prevedibile
Logica personalizzata configurabile (CCL) con fino a quattro tabelle di ricerca programmabili (LUT)
Un comparatore analogico (AC) con un input di riferimento scalabile
Un convertitore analogico-digitale (ADC) da 10 bit a 150 kps
5 punti di riferimento di tensione interna selezionabili: 0,55V, 1,1V, 1,5V, 2,5V e 4,3V
Hardware di scansione della memoria del codice CRC
• Scansione CRC automatica opzionale prima dell'esecuzione del codice
¢ Timer di controllo (WDT) con modalità finestra, con oscillatore separato su chip
¢ Interruzione esterna su tutti i perni di uso generale
Applicazioni di ATMEGA1609-MUR
I microcontrollori ATmega808/809/1608/1609 fanno parte della serie 0 di megaAVR®, che utilizza il
Classificazioni ambientali e di esportazioneATMEGA1609-MUR
| Descrizione degli attributi | |
| Status RoHS RoHS3 Conforme | |
| Status REACH REACH non interessato | |
| ECCN EAR99 | |
| HTSUS 8542.31.0001 |
