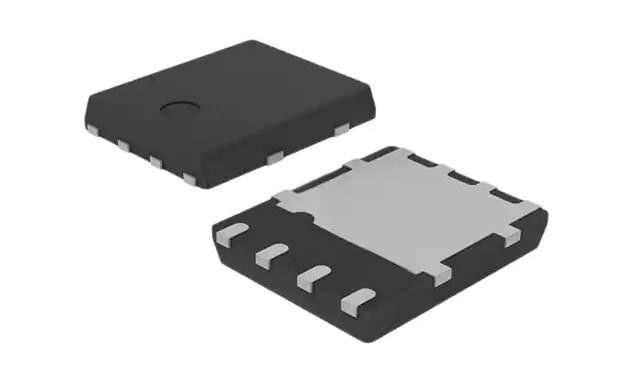

STL285N4F7AG N-Channel 40 V 120A (Tc) 188W (Tc) Superficie di montaggio PowerFlatTM (5x6)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STL285N4F7AG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 40 V | Corrente - scarico continuo (Id) @ 25°C: | 120A (TC) |
| Tensione di azionamento (max Rds On, min Rds On): | 10V | Rds On (Max) @ Id, Vgs: | 1.1mOhm @ 24A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 250µA | Tassa del portone (Qg) (massimo) @ Vgs: | 67 nC @ 10 V |
Descrizione di prodotto
STL285N4F7AG N-Channel 40 V 120A (Tc) 188W (Tc) Surface Mount PowerFlatTM (5x6)
Specificità di STL285N4F7AG
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | STMicroelettronica |
| Serie | StripFETTM F7 |
| Pacco | Nastro e bobina (TR) |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla sorgente (Vdss) | 40 V |
| Corrente - scarico continuo (Id) @ 25°C | 120A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 1.1mOhm @ 24A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 67 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 5600 pF @ 25 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 188W (Tc) |
| Temperatura di funzionamento | -55°C ~ 175°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | PowerFlatTM (5x6) |
| Confezione / Cassa | 8-PowerVDFN |
| Numero del prodotto di base | STL285 |
Classificazioni ambientali e di esportazioneSTL285N4F7AG
| Descrizione degli attributi | |
| Status RoHS RoHS3 Conforme | |
| Livello di sensibilità all'umidità (MSL) 1 (illimitato) | |
| Status REACH REACH non interessato | |
| ECCN EAR99 | |
| HTSUS 8541.29.0095 |
