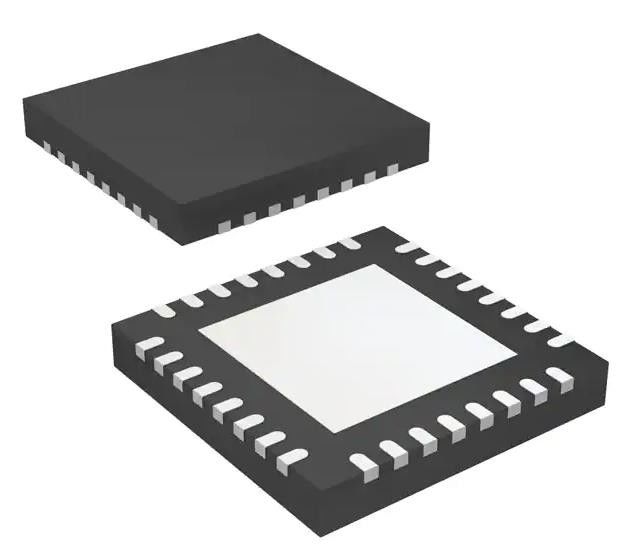

LMK00334RTVT PCI Express (PCIe), CPU SATA IC 400MHz 1 Uscita 32-WQFN (5x5)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LMK00334RTVT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Scopo principale: | PCI Express (PCIe), CPU SATA | Input: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, cristallo |
|---|---|---|---|
| Prodotto: | HCSL, LVCMOS | Numero di circuiti: | 1 |
| Rapporto - Input:Output: | 3:05 | Frequenza - Max: | 400 MHz |
| Voltaggio - Fornitura: | 3.15V ~ 3.45V | ||
Descrizione di prodotto
SN74CBTLV3257DBQR Multiplexer/Demultiplexer 4 x 1:2 16-SSOP
Specificità di LMK00334RTVT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Orologio/Tempo | |
| Orologio/orario specifico di applicazione | |
| Mfr | Texas Instruments |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Digi-Key programmabile | Non verificato |
| PLL | - No, no. |
| Scopo principale | PCI Express (PCIe), CPU SATA |
| Input | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Crystal |
| Prodotto | HCSL, LVCMOS |
| Numero di circuiti | 1 |
| Rapporto - Input:Output | 3:05 |
| Differenza - Input:Output | Sì/Sì |
| Frequenza - Max | 400 MHz |
| Voltaggio - Fornitura | 3.15V ~ 3.45V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 32-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 32 WQFN (5x5) |
| Numero del prodotto di base | LMK00334 |
Caratteristiche delLMK00334RTVT
• Multiplizzatore di ingresso 3:1
¢ Due ingressi universali operano fino a 400 MHz
e accettano LVPECL, LVDS, CML, SSTL, HSTL,
HCSL, o orologi a una sola estremità
Un ingresso di cristallo accetta una frequenza da 10 a 40 MHz
con una lunghezza massima non superiore a 20 mm
• Due banche con due uscite differenziali ciascuna
HCSL, o Hi-Z (selezionabile)
¢ Additive RMS phase jitter per PCIe Gen5 a 100
MHz:
• 15 fs RMS (tipico)
• PSRR elevato: ¢72 dBc a 156,25 MHz
• uscita LVCMOS con ingresso abilitato sincrono
• Configurazione a pin
• alimentazione del nucleo VCC: 3,3 V ± 5%
• tre sorgenti di uscita VCCO indipendenti: 3,3 V,
2.5 V ± 5%
• Intervallo di temperature industriali: ¥40°C a +105°C
• 32 pin WQFN (5 mm × 5 mm)
ApplicazioneLMK00334RTVT
• Switch per i data center
• Router di base
• Server, calcolo, PCIe Gen 3.0 a 5.0
• unità radio remote e unità a banda base
