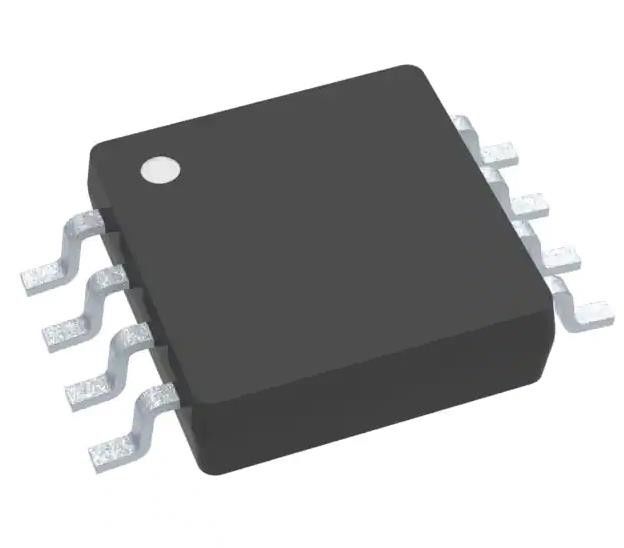

TCA9509DGKR Buffer Electronic IC Chips ReDriver 1 Canale 400kHz 8-VSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TCA9509DGKR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Applicazioni: | I2C | Input: | bus a due fili |
|---|---|---|---|
| Prodotto: | bus a due fili | Tasso di trasmissione dei dati (max): | 400kHz |
| Numero di canali: | 1 | Capacità - introdotta: | 6,5 PF |
| Voltaggio - Fornitura: | 2.7V ~ 5.5V | Corrente - Fornitura: | 3mA |
Descrizione di prodotto
TCA9509DGKR Buffer Electronic IC Chips ReDriver 1 Canale 400kHz 8-VSSOP
Specificità di TCA9509DGKR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Segnali tamponi, ripetitori, divisori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Buffer, ReDriver |
| Applicazioni | I2C |
| Input | Autobus a due fili |
| Prodotto | Autobus a due fili |
| Tasso di trasmissione dei dati (max) | 400 kHz |
| Numero di canali | 1 |
| Tempo di ritardo | - |
| Condizionamento del segnale | - |
| Capacità - Input | 6.5 pF |
| Voltaggio - Fornitura | 2.7V ~ 5.5V |
| Corrente - Fornitura | 3mA |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-VSSOP |
| Numero del prodotto di base | TCA9509 |
Caratteristiche delTCA9509DGKR
• Buffer bidirezionale a due canali
• I2C bus e SMBus compatibili
• gamma di tensione di alimentazione di funzionamento da 2,7 V a 5,5 V sul lato B
• Intervallo di tensione di funzionamento da 0,9 V a 5,5 V sul lato A
• Trasformazione del livello di tensione da 0,9 a 5,5 V e da 2,7 a 5,5 V
• Input abilitato al ripetitore ad alta frequenza attiva
• Non richiede resistenze esterne di pullup sulla porta A a bassa tensione
• I/O I2C a scarico aperto
• 5,5-V Tollerant I2C e consentono il supporto all'input del funzionamento del segnale in modalità mista
• Funzionamento senza blocco
• Accomoda dispositivi I2C in modalità standard e in modalità rapida e più controller
• Supporta l'arbitrato e l'orologio che si estende attraverso il ripetitore
• Pini di bus I2C ad alta impedenza spenti
• Supporta velocità di funzionamento del bus I2C veloce a 400 kHz
• Disponibile in:
️ 1,6-mm × 1,6-mm, altezza 0,4-mm, passo 0,5-mm
3 mm × 3 mm pacchetto MSOP standard di settore
• prestazioni di chiusura superiori a 100 mA per JESD 78, classe II
• La protezione ESD supera la JESD 22
Modello del corpo umano 2000-V (A114-A)
Il modello di dispositivo caricato da 1000 V (C101)
ApplicazioneTCA9509DGKR
• Servitori
• Router (apparecchiature di commutazione per telecomunicazioni)
• attrezzature industriali
• Prodotti con molti obiettivi I2C e/o lunghe tracce di PCB
