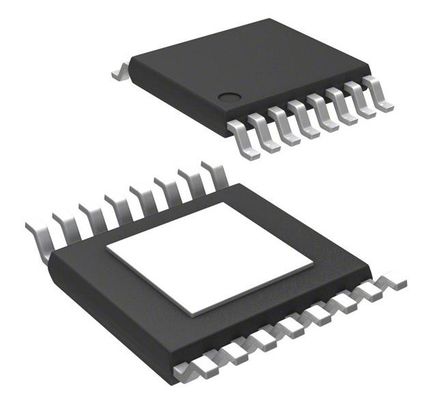

TPS40060PWPR regolatore di uscita positiva step-down DC-DC controller IC 16-HTSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS40060PWPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Conduttore del transistor | Funzione: | Passo verso il basso |
|---|---|---|---|
| Configurazione di uscita: | Risultato positivo | Numero di uscite: | 1 |
| Fasi di uscita: | 1 | Voltaggio - alimentazione (Vcc/Vdd): | 10V ~ 55V |
| Frequenza - Cambiamento: | Fino a 1MHz | Duty cycle (massimo): | 98% |
Descrizione di prodotto
TPS40060PWPR regolatore di uscita positiva step-down DC-DC controller IC 16-HTSSOP
Specificità di TPS40060PWPR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Numero di uscite | 1 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 10V ~ 55V |
| Frequenza - Cambiamento | Fino a 1MHz |
| Ciclo di lavoro (massimo) | 98% |
| Rettificatore sincrono | - Sì, sì. |
| Sincronizzazione dell' orologio | - Sì, sì. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Limite di corrente, abilitazione, controllo della frequenza, avviamento morbido |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-PowerTSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-HTSSOP |
| Numero del prodotto di base | TPS40060 |
Caratteristiche delTPS40060PWPR
* Voltaggio di ingresso di funzionamento da 10 V a 55 V
* Compensazione di alimentazione in avanti della tensione di ingresso
* < 1% Referenza interna a 0,7 V
* Controller di frequenza fissa programmabile fino a 1 MHz
* Uscite interne del gate drive per P.Channel a lato alto e MOSFET a canale N sincronizzati
* Pacchetto PowerPADM a 16 pin (0jc = 2CW)
* Disattivazione termica
* Sincronizzabile esternamente
* Programmabile cortocircuito a senso lato altoProtezione
* Programmabile Soft-Start a ciclo chiuso
* TPS40060 Solo fonte/TPS40061 Fonte/Sink
ApplicazioneTPS40060PWPR
* Attrezzature di rete
* attrezzature per le telecomunicazioni
* Stazioni base
* Servitori
