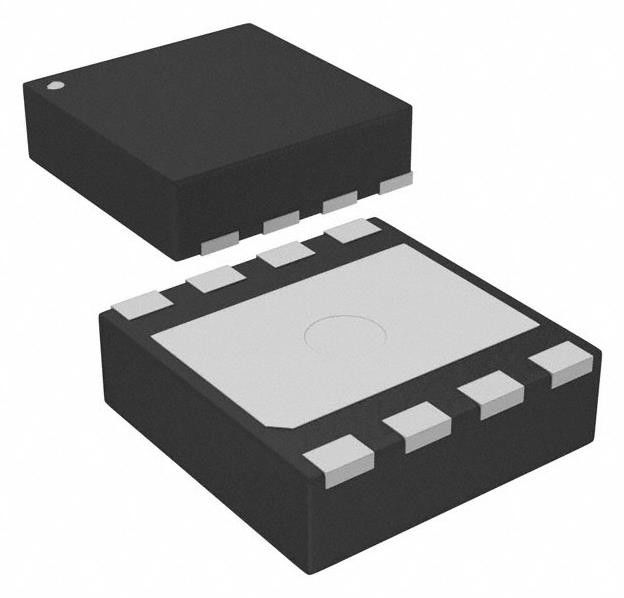

TPS2557QDRBRQ1 Interruttore di alimentazione/driver 1:1 N-canale 5A 8-SON (3x3)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS2557QDRBRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Rapporto - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configurazione di uscita: | Alto lato | Tipo di uscita: | Canale N |
| Interfaccia: | Attivazione/disattivazione | Tensione - carico: | 2.5V ~ 6.5V |
| Voltaggio - alimentazione (Vcc/Vdd): | Non richiesto | Corrente - uscita (massima): | 5A |
Descrizione di prodotto
TPS2557QDRBRQ1 Interruttore di alimentazione/driver 1:1 N-canale 5A 8-SON (3x3)
Specificità di TPS2557QDRBRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Interruttori di distribuzione dell'energia, driver di carico | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 1 |
| Rapporto - Input:Output | 0.042361111 |
| Configurazione di uscita | Alto lato |
| Tipo di uscita | Canale N |
| Interfaccia | Attivazione/disattivazione |
| Tensione - carico | 2.5V ~ 6.5V |
| Voltaggio - alimentazione (Vcc/Vdd) | Non richiesto |
| Corrente di uscita (massimo) | 5A |
| Rds On (Tipo) | 22 mOhm |
| Tipo di input | Non invertevole |
| Caratteristiche | Controllato il tasso di sparizione, segnale di stato |
| Protezione contro i difetti | Limitazione della corrente (regolabile), temperatura superiore, UVLO |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-SON (3x3) |
| Confezione / Cassa | 8-VDFN Pad esposto |
| Numero del prodotto di base | TPS2557 |
Caratteristiche delTPS2557QDRBRQ1
• AEC-Q100 Qualificato
– Device HBM ESD Classification Level H2
Classificazione dei dispositivi CDM ESD Livello C5
• Funzionale e sicuro
¢ Documentazione disponibile per aiutare la progettazione di sistemi di sicurezza funzionali
• Risponde ai requisiti di limitazione della corrente USB
• Limite di corrente regolabile, 500 mA 5 A (tipico)
• accuratezza limite di corrente ±6,5% a 4,5 A
• Risposta rapida a cortocircuito ¥ 3,5 μs (tipico)
• MOSFET a lato alto da 22 mΩ
• Intervallo di funzionamento: da 2,5 V a 6,5 V
• corrente massima di alimentazione in standby di 2 μA
• Avvio morbido integrato
• Dispositivi ESD a livello di sistema a 15 kV e 8 kV
• Certificazioni relative alla sicurezza:
¢ UL riconosciuto per UL 2367
Certificazione CB per IEC 60950
Certificazione CB per IEC 62368
ApplicazioneTPS2557QDRBRQ1
Porte di ricarica USB per autoveicoli
Classificazioni ambientali e di esportazioneTPS2557QDRBRQ1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
