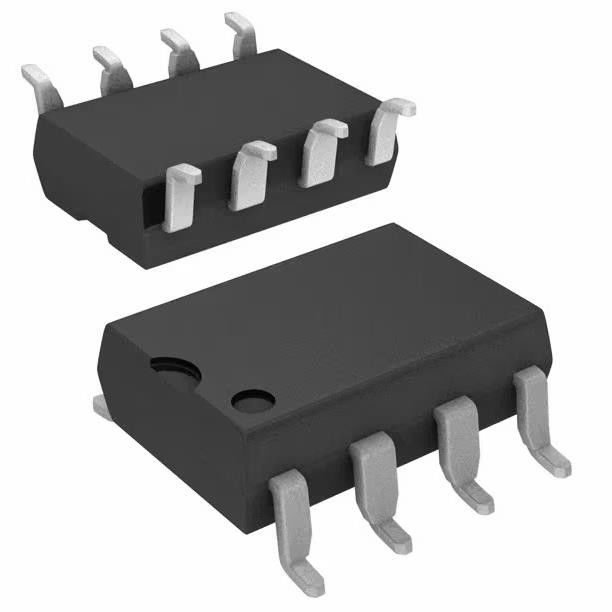

ACPL-T350-560E 2.5A Portatore di porta Accoppiamento ottico 3750Vrms 1 Canale 8-DIP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ACPL-T350-560E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 1 | Tensione - isolamento: | 3750Vrms |
|---|---|---|---|
| Immunità transitoria di modo comune (min): | 15kV/µs | TpLH/tpHL di ritardo di propagazione (massimo): | 500ns, 500ns |
| Distorsione di larghezza di impulso (massima): | 300 ns | Tempo di crescita / caduta (tipo): | 15n, 20n |
| Corrente: alta e bassa uscita: | 2A, 2A | Corrente - uscita di punta: | 2.5A |
| Evidenziare: | ACPL-T350-560E Gestore di cancello,Accoppiamento ottico 2.5A,Guida della porta 8-DIP 2.5A |
||
Descrizione di prodotto
ACPL-T350-560E 2.5A Portatore di porta Accoppiamento ottico 3750Vrms 1 Canale 8-DIP
Specificità di ACPL-T350-560E
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori - portatori | |
| Mfr | Broadcom Limited |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tecnologia | Accoppiamento ottico |
| Numero di canali | 1 |
| Tensione - Isolamento | 3750Vrms |
| Immunità transitoria in modalità comune (min) | 15 kV/μs |
| Ritardo di propagazione tpLH / tpHL (Max) | 500 ns, 500 ns |
| Distorsione della larghezza dell'impulso (max) | 300 ns |
| Tempo di crescita / caduta (tipo) | 15n, 20n |
| Corrente: alta e bassa uscita | 2A, 2A |
| Corrente - Pico di uscita | 2.5A |
| Tensione - in avanti (Vf) (tipo) | 1.5V |
| Corrente - corrente continua in avanti (se) (massimo) | 25 mA |
| Voltaggio - Fornitura di uscita | 15V ~ 30V |
| Temperatura di funzionamento | -40°C ~ 100°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SMD, Gull Wing |
| Confezione del dispositivo del fornitore | 8-DIP Gull Wing |
| Agenzia di omologazione | CSA, IEC/EN/DIN, UR |
| Numero del prodotto di base | ACPL-T350 |
Caratteristiche delACPL-T350-560E
* 2.5A Corrente di uscita massima assoluta
* 15 kV/μs minimo di rifiuto in modalità comune (CMR) a VCM = 1500 V
* 1,5 V tensione di uscita massima a basso livello (VOL)
* ICC = 4 mA corrente di alimentazione massima
* Protezione UVLO con isteresi
* Ampia gamma di funzionamento VCC: da 15 a 30 Volt 500 ns velocità di commutazione massima
* Intervallo di temperatura industriale: da -40°C a 100°C
* Omologazione di sicurezza
- UL riconosciuto 3750 Vrms per 1 minuto.
- Approvazione CSA
- IEC/EN/DIN EN 60747-5-5 Omologato
- VIORM = 630 Vpeak (opzione 060)
ApplicazioneACPL-T350-560E
* IGBT/MOSFET gate drive
* Invertitore per elettrodomestici
* Invertitori industriali
* Forniture di alimentazione alternative (SPS)
