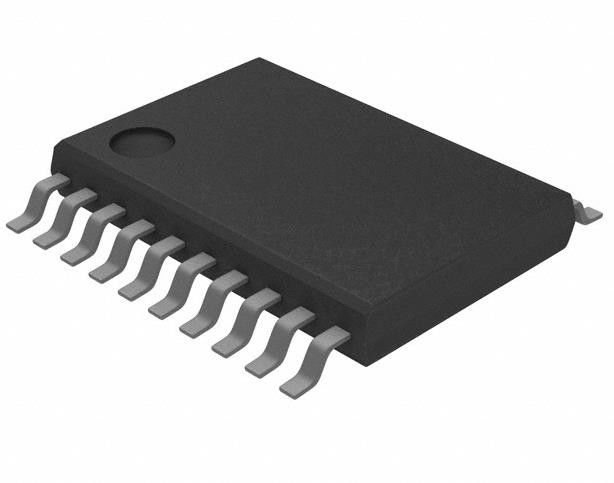

TPS7333QPW Regulatore di tensione lineare IC positivo fisso 1 uscita 500mA 20-TSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS7333QPW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - Input (Max): | 10V | Voltaggio - uscita (min/fisso): | 3.3 V |
| Dispendio di tensione (massimo): | 0.4V @ 500mA | Corrente - Output: | 500 mA |
| Corrente - Fornitura (Max): | µA 550 | Temperatura di funzionamento: | -40°C ~ 125°C |
| Evidenziare: | TPS7333QPW IC regolatore di tensione lineare,500mA regolatore di tensione IC,1 IC del regolatore di tensione di uscita |
||
Descrizione di prodotto
TPS7333QPW Regulatore di tensione lineare IC positivo fisso 1 uscita 500mA 20-TSSOP
Specificità di TPS7333QPW
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Tubo |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 10V |
| Voltaggio - uscita (min/fisso) | 3.3V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.4V @ 500mA |
| Corrente - Output | 500 mA |
| Corrente - Fornitura (Max) | 550 μA |
| PSRR | 51dB ~ 49dB (120Hz) |
| Caratteristiche di controllo | Abilitare, ripristinare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura, inversa polarità |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 20-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 20-TSSOP |
| Numero del prodotto di base | TPS7333 |
Caratteristiche delTPS7333QPW
* Disponibile in versioni a uscita fissa e regolabile da 2,5-V, 3-V, 3,3-V, 4,85-V e 5-V
* Controllo della tensione di alimentazione di precisione integrata
* Segnale di reset a bassa intensità con larghezza di impulso di 200 ms
* Tensione di abbandono molto bassa...massimo 35 mV a IO = 100 mA (TPS7350)
* Corrente quiescente bassa Indipendente dal carico. . . 340 μA Tipo
* Corrente in stato di sonno estremamente bassa,0.5 μA Max
* Tolleranza del 2% su tutta la gamma di carico, linea e temperatura per le versioni a potenza fissa§
* Corrente di uscita da 0 a 500 mA
* L'opzione pacchetto TSSOP offre un'altezza ridotta dei componenti per applicazioni critiche
Introduzione di TPS7333QPW
I dispositivi TPS73xx sono membri di una famiglia di regolatori di tensione a bassa caduta di micropower (LDO).
Essi sono differenziati dai TPS71xx e TPS72xx LDO dalla loro funzione di ripristino del microprocessore ritardato integrata.
Se la precisione di ripristino ritardato non è richiesta, si dovrebbe prendere in considerazione il TPS71xx e il TPS72xx.
