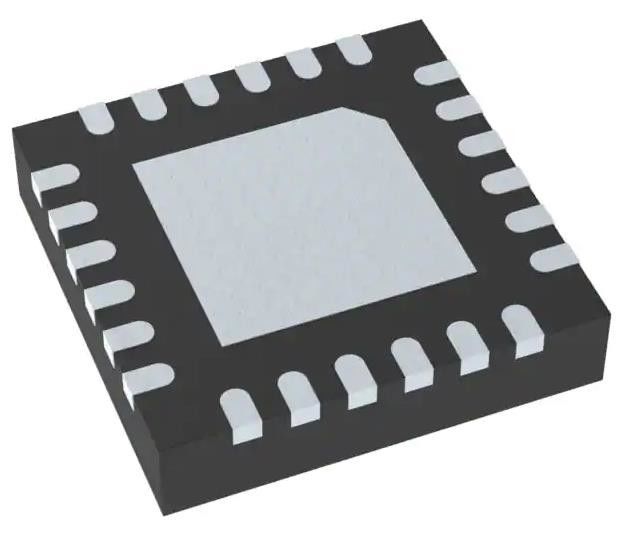

DRV8846RGER Motore bipolare di guida di potenza MOSFET passo/direzione 24-VQFN (4x4)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DRV8846RGER |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Funzione: | Conduttore - completamente integrato, controllo e fase di alimentazione | Configurazione di uscita: | Mezzo ponte (4) |
|---|---|---|---|
| Interfaccia: | Punto/direzione | Tecnologia: | MOSFET di potere |
| Risoluzione di punto: | 1 ~ 1/32 | Applicazioni: | Motori passo a passo |
| Corrente - Output: | 1.4A | Voltaggio - Fornitura: | 4V ~ 18V |
| Evidenziare: | Potenza MOSFET DRV8846RGER Bipolar Motor Driver,24-VQFN DRV8846RGER Motorista bipolare,DRV8846RGER Motorista bipolare |
||
Descrizione di prodotto
DRV8846RGER Motore bipolare di guida di potenza MOSFET passo/direzione 24-VQFN (4x4)
Specificità di DRV8846RGER
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori, controllori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Digi-Reel® | |
| Tipo di motore - passo a passo | Bipolare |
| Tipo di motore - CA, CC | - |
| Funzione | Conduttore - completamente integrato, controllo e fase di alimentazione |
| Configurazione di uscita | Mezzo ponte (4) |
| Interfaccia | Passo/direzione |
| Tecnologia | MOSFET di potenza |
| Risoluzione in passaggio | 1 ~ 1/32 |
| Applicazioni | Motori a passo |
| Corrente - Output | 1.4A |
| Voltaggio - Fornitura | 4V ~ 18V |
| Tensione - carico | 4V ~ 18V |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 24-VFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 24 VQFN (4x4) |
| Numero del prodotto di base | DRV8846 |
Caratteristiche delDRV8846RGER
• PWM Microstepping Motor Driver
Fino a 1/32 Microstepping
Controllo passo/direzione
• Molteplici modalità di decomposizione
️ Decadimento misto
️ Decomposizione lenta
¢ Rapido decadimento
• Taglio PWM off-time configurabile
️ 10 μs, 20 μs o 30 μs Off-Time
• Tempo di sblocco adattativo per un passo liscio
• Intervallo di tensione di alimentazione da 4 a 18 V
• 1.4-A (Full Scale (Max Drive) Corrente per HBridge (a 25°C)
• Modalità di sonno a bassa corrente
• DAC a coppia di 3 bit per la corrente del motore a scala
• pacchetto di montaggio superficiale termicamente potenziato
• Funzioni di protezione
Protezione da sovraccarico (OCP)
¢ Disattivazione termica (TSD)
️ Pin di indicazione del stato di errore (nFAULT)
IntroduzioneDRV8846RGER
• Stampe
• Scanner
• Videocamere di sicurezza
• Proiettori
