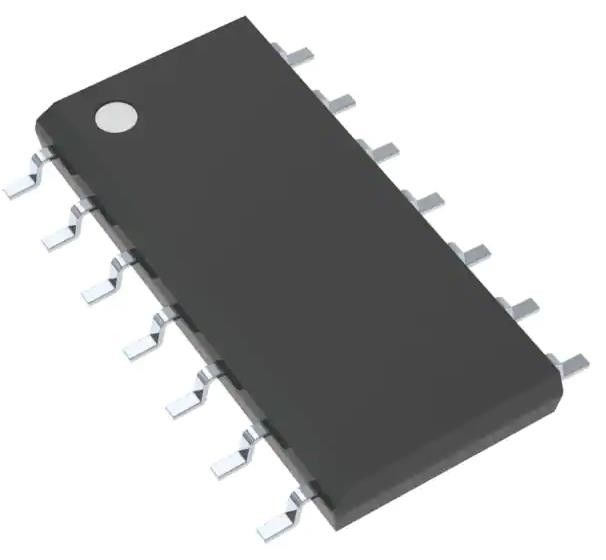

SN74HC08QDRQ1 E Gate IC 4 Canale 14-SOIC 2V ~ 6V 17ns @ 6V, 50pF
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74HC08QDRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 4 | Numero di input: | 2 |
|---|---|---|---|
| Voltaggio - Fornitura: | 2V ~ 6V | Corrente - Quiescent (Max): | µA 2 |
| Corrente: alta e bassa uscita: | 5.2mA, 5.2mA | Livello logico introdotto - minimo: | 0,5 V ~ 1,8 V |
| Livello logico introdotto -: | 1.5V ~ 4.2V | Ritardo di propagazione max @ V, CL max: | 17ns @ 6V, 50pF |
| Evidenziare: | 2V 6V SN74HC08QDRQ1 circuito integrato di porta,50pF SN74HC08QDRQ1 Gate IC,17ns 6V SN74HC08QDRQ1 gate IC |
||
Descrizione di prodotto
SN74HC08QDRQ1 E Gate IC 4 Canale 14-SOIC 2V ~ 6V 17ns @ 6V, 50pF
Specificità di SN74HC08QDRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100, 74HC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di logica | E porta |
| Numero di circuiti | 4 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 2V ~ 6V |
| Corrente - Quiescent (Max) | 2 μA |
| Corrente: alta e bassa uscita | 5.2mA, 5.2mA |
| Livello logico di input - basso | 0.5V ~ 1.8V |
| Livello logico di input - alto | 1.5V ~ 4.2V |
| Ritardo massimo di propagazione @ V, Max CL | 17ns @ 6V, 50pF |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-SOIC |
| Confezione / Cassa | 14-SOIC (0,154", 3,90 mm di larghezza) |
| Numero del prodotto di base | 74HC08 |
Caratteristiche delSN74HC08QDRQ1
• AEC-Q100 Qualificato per applicazioni automobilistiche:
️ Classe di temperatura dell'apparecchio 1:
¥40°C a +125°C, TA
• Input tamponati
• Diodi di presa a pinza positiva e negativa
• Ampia gamma di tensione di funzionamento: da 2 a 6 V
• Supporta carichi fino a 10 LSTTL
• Considerabile riduzione di potenza rispetto agli IC logici LSTTL
IntroduzioneSN74HC08QDRQ1
• La combinazione di potenze è un buon segnale
• Abilitare i segnali digitali
