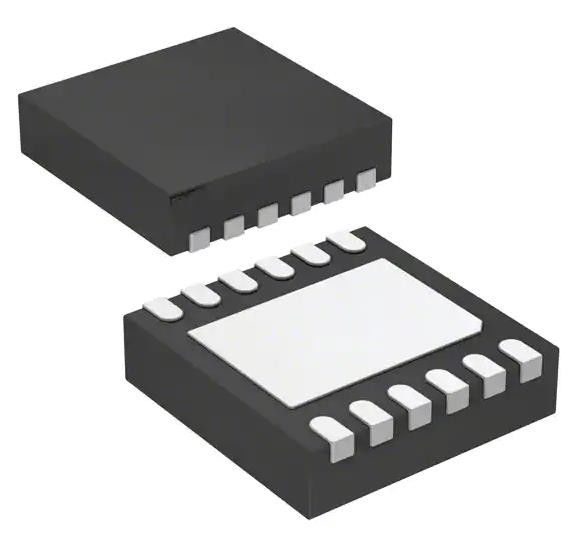

LMR23630APDRRR Regolatore a commutazione buck IC positivo regolabile 1 V 1 uscita 3 A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LMR23630APDRRR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Regolabile | Numero di uscite: | 1 |
|---|---|---|---|
| Voltaggio - ingresso (min): | 4V | Voltaggio - Input (Max): | 36 V |
| Voltaggio - uscita (min/fisso): | 1V | Corrente - Output: | 3A |
| Frequenza - Cambiamento: | 400kHz | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Evidenziare: | LMR23630APDRRR IC regolatore di commutazione,IC del regolatore di commutazione regolabile positivo,IC di regolazione di commutazione 1V |
||
Descrizione di prodotto
LMR23630APDRRR Buck Switching Regulator IC Positive Adjustable 1V 1 Output 3A
Specificità di LMR23630APDRRR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | SIMPLE SWITCHER® |
| Pacco | Nastro e bobina (TR) |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 4V |
| Voltaggio - Input (Max) | 36 V |
| Voltaggio - uscita (min/fisso) | 1V |
| Voltaggio - uscita (massimo) | 28V |
| Corrente - Output | 3A |
| Frequenza - Cambiamento | 400 kHz |
| Rettificatore sincrono | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale, fianco bagnabile |
| Confezione / Cassa | 12-WFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 12-SON (3x3) |
| Numero del prodotto di base | LMR23630 |
Caratteristiche delLMR23630APDRRR
• Intervallo di ingresso da 4 a 36 V
• 3-A Corrente di uscita continua
• Rettifica sincrona integrata
• Controllo in modalità corrente
• Tempo minimo di accensione: 60 ns
• Compensazione interna per la facilità d'uso
• 400 kHz Frequenza di commutazione e opzioni di regolazione della frequenza
• Opzioni di modalità PFM e PWM forzata
• Sincronizzazione della frequenza con l'orologio esterno
• Corrente quiescente a zero carico per l'opzione PFM
• Inizio delicato a carico pre-basato
• Supporto per il funzionamento a ciclo di lavoro elevato
• Input abilitato con precisione
• Protezione da cortocircuito di uscita con modalità singhiozzo
• Protezione termica
• HSOIC a 8 pin con pacchetto PowerPADTM
• Pacchetto WSON a 12 pin per i fianchi bagnati con PowerPADTM
• Utilizzare il modulo LMZM33603 per un tempo di commercializzazione più rapido
• Creare un design personalizzato utilizzando il LMR23625 con il WEBENCH® Power Designer
IntroduzioneLMR23630APDRRR
• Sistemi di automazione di fabbrica e di costruzione: PLC CPU, controllo HVAC, controllo ascensore
• Tracciamento dei beni
• Regolamento generale sul numero di immatricolazione
