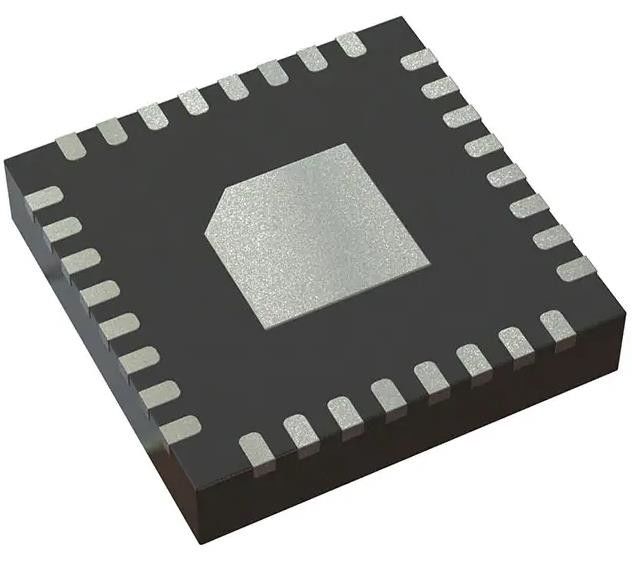

6PAIC3109TRHBRQ1 Interfaccia audio 16 b, 20 b, 24 b, 32 b I2C, I2S 32-VQFN (5x5)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | 6PAIC3109TRHBRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Audio | Interfaccia dati: | I2C, I2S |
|---|---|---|---|
| Risoluzione (bits): | 16 b, 20 b, 24 b, 32 b | Sigma Delta: | - Sì, sì. |
| Rapporto S/N, ADC/DAC (db) Tipo: | 92/102 | Gamma dinamica, ADC/tipo di DACs (db): | 93 / 97 |
| Tensione - rifornimento, analogo: | 2.7V ~ 3.6V | Tensione - rifornimento, Digital: | 1.1V ~ 3.6V |
| Evidenziare: | 20 b 6PAIC3109TRHBRQ1 Interfaccia audio,Interfaccia audio 32-VQFN 6PAIC3109TRHBRQ1,24 b 6PAIC3109TRHBRQ1 Interfaccia audio |
||
Descrizione di prodotto
6PAIC3109TRHBRQ1 Interfaccia audio 16 b, 20 b, 24 b, 32 b I2C, I2S 32-VQFN (5x5)
Specificità di 6PAIC3109TRHBRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Codici | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Audio |
| Interfaccia dati | I2C, I2S |
| Risoluzione (bits) | 16 b, 20 b, 24 b, 32 b |
| Numero di ADC / DAC | "Cerchiamo Dio", 1/15 |
| Sigma Delta | - Sì, sì. |
| Rapporto S/N, ADC/DAC (db) Tipo | 92 / 102 |
| Distanza dinamica, ADC/DAC (db) Tipo | 93 / 97 |
| Tensione - Fornitura, analogica | 2.7V ~ 3.6V |
| Voltaggio - Fornitura, digitale | 1.1V ~ 3.6V |
| Temperatura di funzionamento | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 32-VFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 32 VQFN (5x5) |
| Numero del prodotto di base | 6PAIC3109 |
Caratteristiche del6PAIC3109TRHBRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 Qualificato con i seguenti risultati:
Grado di temperatura 2: da 40°C a +105°C
Classificazione 2 HBM ESD
Classificazione C4B del CDM
• Mono Audio DAC:
Il rapporto segnale/rumore è di 102 dB
Supporta tassi di campionamento da 8 kHz a 96 kHz
Effetti 3D, Bass, Treble, EQ o De-Emphasis
• Mono Audio ADC:
Il rapporto segnale/rumore è di 92 dBA
Supporta tassi di campionamento da 8 kHz a 96 kHz
¢ elaborazione dei segnali digitali e filtraggio del rumore
• Quattro pin audio:
¢ fino a due input differenziali
¢ fino a due ingressi a singola destinazione
• Sei driver di uscita audio:
• Bassa potenza: Mono da 14 mW, riproduzione a 48 kHz con alimentazione analogica da 3,3 V
• Modalità a bassa potenza con bypass analogico passivo
• Amplificatore di guadagno programmabile front-end (PGA)
• Guadagno digitale programmabile per la riproduzione DAC
• Controllo automatico dei guadagni (AGC) per la registrazione
• Bias programmabile del microfono
• PLL programmabile per la generazione di orologi flessibili
• Bus di controllo I2C
• Formati di dati audio: I2S, Left-and-Right-Justified, DSP e TDM
• Forniture di alimentazione:
¢ analogo (AVDD, DRVDD): da 2,7 a 3,6 V
¢ Core digitale (DVDD): da 1,525 V a 1,95 V
I/O digitale (IOVDD): da 1,1 V a 3,6 V
• Disponibile in due opzioni di pacchetto VQFN-32:
Non bagnabile (6PAIC3109TRHBRQ1)
¢ Flanco bagnabile (6PAIC3109TWRHMRQ1)
Introduzione6PAIC3109TRHBRQ1
• Sistemi di chiamata di emergenza (eCall)
• Unità di controllo telematico (TCU)
• Le unità di testa per automobili
