BQ25890HRTWT Caricabatterie IC Litio Ion/Polimero 24-WQFN (4x4) 14V 5A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | BQ25890HRTWT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di celle: | 1 | Protezione contro i difetti: | Sopra corrente, sopra temperatura |
|---|---|---|---|
| Corrente di carica - Max: | 5A | Voltaggio - alimentazione (massimo): | 14V |
| Interfaccia: | ² C, USB DI I | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |

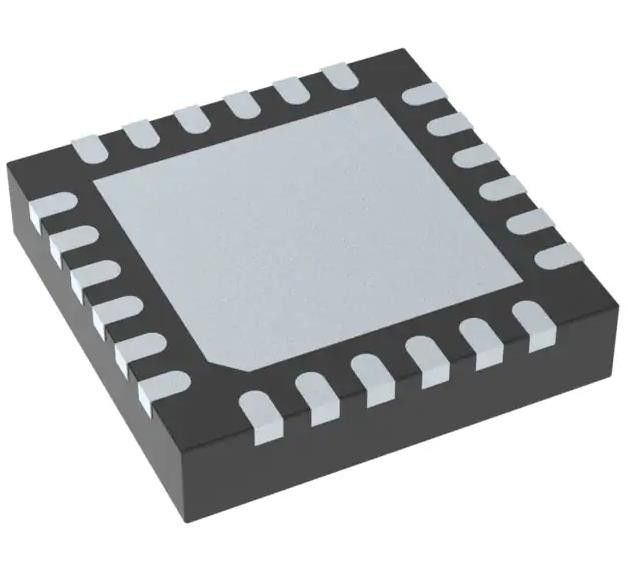

| Tipo di montaggio: | Montaggio superficiale | Confezione del dispositivo del fornitore: | 24-WQFN (4x4) |
| Evidenziare: | 14V 5A BQ25890HRTWT IC del caricabatterie,5A BQ25890HRTWT IC del caricabatterie,IC del caricabatterie 14V BQ25890HRTWT |
||
Descrizione di prodotto
BQ25890HRTWT Caricabatterie IC Litio Ion/Polimero 24-WQFN (4x4) 14V 5A
Specificità di BQ25890HRTWT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Caricabatterie | |
| Mfr | Texas Instruments |
| Serie | MaxChargeTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Chimica delle batterie | Ioni di litio/polimero |
| Numero di celle | 1 |
| Corrente - carica | - |
| Caratteristiche programmabili | - |
| Protezione contro i difetti | Sopra corrente, sopra temperatura |
| Corrente di carica - Max | 5A |
| Voltaggio della batteria | - |
| Voltaggio - alimentazione (massimo) | 14V |
| Interfaccia | I2C, USB |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 24-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 24-WQFN (4x4) |
| Numero del prodotto di base | BQ25890 |
Caratteristiche delBQ25890HRTWT
• Ricarica a cucchiaio a alta efficienza 5-A, con modalità di commutazione a 1,5 MHz
- 93% di efficienza di carica a 2 A e 91% di efficienza di carica a 3 A di corrente di carica
Optimizare per l' ingresso ad alta tensione (9 V / 12 V)
¢ modalità PFM a bassa potenza per operazioni a carico leggero
• USB On-the-Go (OTG) con uscita regolabile da 4,5 V a 5,5 V
Convertitore di potenziamento selezionabile da 500-KHz / 1.5-MHz con uscita fino a 2,4 A
- 93% di efficienza di potenziamento a 5 V a 1 A
Protezione da sovraccarico in modalità di singhiozzo
Supporta batteria fino a 2,5 V
L'efficienza del carico leggero è supportata solo dal PWM o dal controllo PFM/PWM
• Input unico per supportare l'input USB e gli adattatori ad alta tensione regolabili
L'intervallo di tensione di ingresso da 3,9 a 14 V
0, USB3.0 standard e adattatori ad alta tensione
¢ Segnalazione della potenza massima in base alla tensione di ingresso
*Limita fino a 14V per una vasta gamma di adattatori
¢ Autodetezione USB SDP, CDP, DCP e adattatori non standard
• Ottimizzatore di corrente di ingresso (ICO) per massimizzare la potenza di ingresso senza sovraccaricare gli adattatori
• Compensazione della resistenza (IRCOMP) dalla uscita del caricabatterie al terminale della cella
• Massima efficienza di scarica della batteria con MOSFET di scarica della batteria da 11 mΩ fino a 9 A
• ADC integrato per il monitor del sistema (voltaggio, temperatura, corrente di carica)
• Gestione del percorso di alimentazione VDC (NVDC) ristretto
Funziona istantaneamente senza batteria o con batteria completamente scarica
¢ Operezione ideale del diodo in modalità di supplemento della batteria
• Controllo BATFET per supportare la modalità nave, svegliamento e ripristino completo del sistema
• Modalità autonoma e I2C flessibili per prestazioni ottimali del sistema
• Alta integrazione comprende tutti i MOSFET, sensori di corrente e compensazione del loop
• 12-μA corrente a bassa perdita della batteria per supportare la modalità nave
• Alta precisione
¥ ± 0,5% regolazione della tensione di carica
Regolazione corrente di carica
Regolazione corrente di ingresso ±7,5%
• Sicurezza
¢ Sensore della temperatura della batteria per la modalità di carica e di potenziamento
- regolazione termica e spegnimento termico
IntroduzioneBQ25890HRTWT
• Smartphone
• Tablet PC
• Internet portatile
