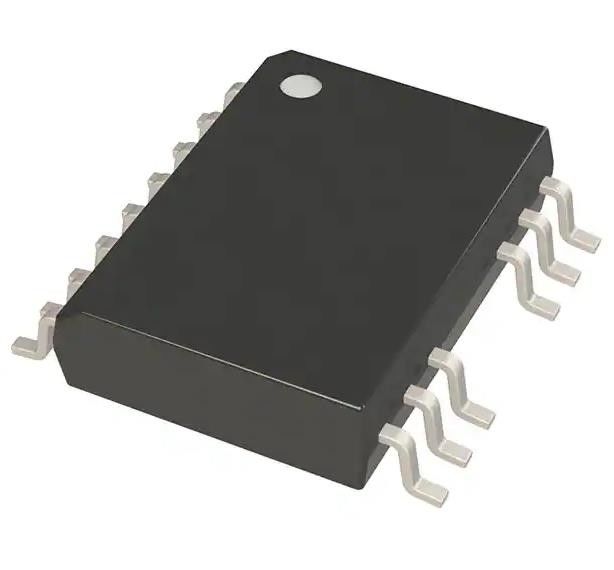

UCC21530BQDWKRQ1 4A 6A Portatore portante accoppiamento capacitivo 5700Vrms 2 canale
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | UCC21530BQDWKRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 2 | Tensione - isolamento: | 5700Vrms |
|---|---|---|---|
| Immunità transitoria di modo comune (min): | 100V/ns | TpLH/tpHL di ritardo di propagazione (massimo): | 30n, 30n |
| Distorsione di larghezza di impulso (massima): | 6ns | Tempo di crescita / caduta (tipo): | 6n, 7n |
| Evidenziare: | 6A UCC21530BQDWKRQ1 Portatore di porta,2 canale UCC21530BQDWKRQ1 driver di porta,4A UCC21530BQDWKRQ1 Portatore |
||
Descrizione di prodotto
UCC21530BQDWKRQ1 4A, 6A Portatore di porta accoppiamento capacitivo 5700Vrms 2 canale
Specificità di UCC21530BQDWKRQ1
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori - portatori | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100, sicurezza funzionale (FuSa) |
| Pacco | Nastro e bobina (TR) |
| Tecnologia | Accoppiamento per capacità |
| Numero di canali | 2 |
| Tensione - Isolamento | 5700Vrms |
| Immunità transitoria in modalità comune (min) | 100V/ns |
| Ritardo di propagazione tpLH / tpHL (Max) | 30n, 30n |
| Distorsione della larghezza dell'impulso (max) | 6ns |
| Tempo di crescita / caduta (tipo) | 6n, 7n |
| Corrente: alta e bassa uscita | 4A, 6A |
| Corrente - Pico di uscita | 4A, 6A |
| Tensione - in avanti (Vf) (tipo) | - |
| Voltaggio - Fornitura di uscita | 14.7V ~ 25V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 14-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 14-SOIC |
| Agenzia di omologazione | CQC, CSA, UL, VDE |
| Numero del prodotto di base | UCC21530 |
Caratteristiche delUCC21530BQDWKRQ1
• AEC-Q100 qualificato con:
¢ livello di classificazione H2 dell'apparecchio HBM ESD
Classificazione del dispositivo CDM ESD livello C6
• Sicurezza funzionale
¢ Documentazione disponibile per aiutare la progettazione di sistemi di sicurezza funzionali
• Universale: doppio driver a lato basso, doppio driver a lato alto o a mezzo ponte
• pacchetto SOIC-14 (DWK) a corpo largo
• 3,3 mm di spaziatura tra i canali del conducente
• Parametri di commutazione:
¢ 19-ns ritardo tipico di propagazione
¢ larghezza minima dell'impulso di 10 ns
¢ 6 ns di distorsione massima della larghezza dell'impulso
• Immunità transitoria in modalità comune (CMTI) superiore a 100 V/s
• durata della barriera di isolamento > 40 anni
• sorgente di picco 4-A, potenza di scarico di picco 6-A
• Input compatibili con TTL e CMOS
• Intervallo VCCI di ingresso da 3 a 18 V
• Fonte di alimentazione di unità di uscita VDD fino a 25 V
Opzioni UVLO VDD a 8 V e 12 V
• sovrapposizione programmabile e tempo morto
• Rifiuta impulsi di ingresso e transienti di rumore inferiori a 5 ns
• Intervallo di temperatura di funzionamento ¥40 a +125°C
• Certificazioni relative alla sicurezza:
¢ isolamento 8000-VPK per DIN V VDE V 0884-11 :2017-01
Isolamento da 5,7 kVRMS per 1 minuto per UL 1577
¢ certificazione CSA secondo le norme IEC 60950-1, IEC 62368-1, IEC 61010-1 e IEC 60601-1 per le apparecchiature terminali
certificazione CQC secondo GB4943.1-2011
IntroduzioneUCC21530BQDWKRQ1
• caricabatterie HEV e BEV
• Corde solari e inverter centrali
• pile di ricarica AC-DC e DC-DC
• Invertitore CA e servo
• Fornitura di energia da CA a CC e da CC a CC
• sistemi di accumulo di energia
