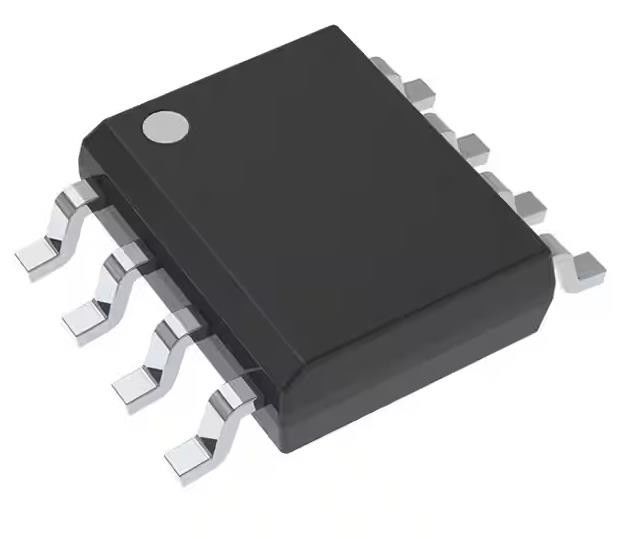

ISO7420DR Isolatore digitale a uso generale 2500Vrms 2 canali 1Mbps 25kV/μs
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO7420DR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 2 | Input - lato 1/Side 2: | 2/0 |
|---|---|---|---|
| Tipo di canale: | Unidirezionale | Tensione - isolamento: | 2500Vrms |
| Immunità transitoria di modo comune (min): | 25kV/µs | Tasso di dati: | 1 Mbps |
| Evidenziare: | 2500Vrms Isolatore digitale di uso speciale,Isolatore digitale di 1 Mbps,Isolatore digitale a doppio canale |
||
Descrizione di prodotto
ISO7420DR Isolatore digitale a uso generale 2500Vrms 2 canali 1Mbps 25kV/μs
Specificità di ISO 7420DR
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tecnologia | Accoppiamento per capacità |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 2 |
| Input - Lato 1/Lato 2 | 2/0 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 2500Vrms |
| Immunità transitoria in modalità comune (min) | 25 kV/μs |
| Tasso di dati | 1 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 14n, 14n |
| Distorsione della larghezza dell'impulso (max) | 3.7ns |
| Tempo di crescita / caduta (tipo) | 1n, 1n |
| Voltaggio - Fornitura | 3.15V ~ 3.45V, 4.75V ~ 5.25V |
| Temperatura di funzionamento | -40°C ~ 105°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | ISO 7420 |
Caratteristiche delISO 7420DR
* Massimo tasso di segnalazione: 1 Mbps
* Basso consumo di energia, tipica Icc per canale (operazione a 3,3 V): - ISO7420: 1,1 mA, ISO7421: 1,5 mA
* Basso ritardo di propagazione - 9 ns tipico
* Largo raggio di TA: da -40'C a 125'C (M-Grade)
* 50 kV/us Immunità transitoria, tipica
* Integrità dell'isolamento di oltre 25 anni a tensione nominale
* Funziona da 3,3 V e 5 V
* Traduzione di livello 3.3-V e 5-V
* Corpo stretto SOlC-8 Pacchetto
* Omologazioni di sicurezza e regolamentari: 4242 Vek isolante per DIN V VDE V 0884-10 e DIN EN 61010-12500 VRms isolante per 1 minuto per UL 1577CSAComponente di accettazione avviso 5A,Norme IEC60950-1 e IEC 61010-1Certificazione CQC per GB4943.1-2011
IntroduzioneISO 7420DR
* Sostituzione dell' optoaccoppiatore in:
- Autobus industriale
- Profibus.
- Modbus.
- Bus dati di DeviceNettm
- Interfaccia di controllo servo
- Controllo motore.
- Forniture di energia
- Pacchi di batterie
