TPS43061RTER regolatore di accelerazione di uscita positiva Step-Up DC-DC controller IC 16-WQFN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS43061RTER |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero dei pezzi: | 10 | Tasso di campionamento (per secondo): | 200 mila. |
|---|---|---|---|
| Numero di input: | 2 | Tipo di input: | Singolo concluso |
| Interfaccia dati: | SPI, DSP | Rapporto - SPEDENDO E TRATTANDO: ADC: | 1:01 |
| Evidenziare: | Controller IC a corrente continua,Controller IC DC-DC di uscita positiva,16-WQFN CC-DC Controller IC |
||
Descrizione di prodotto
TPS43061RTER regolatore di accelerazione di uscita positiva Step-Up DC-DC controller IC 16-WQFN
Specificità di TPS43061RTER
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Digi-Reel® | |
| Tipo di uscita | Conduttore del transistor |
| Funzione | - Un passo avanti. |
| Configurazione di uscita | Risultato positivo |
| Topologia | Spinta |
| Numero di uscite | 1 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 4.5V ~ 38V |
| Frequenza - Cambiamento | 50 kHz ~ 1 MHz |
| Ciclo di lavoro (massimo) | - |
| Rettificatore sincrono | - Sì, sì. |
| Sincronizzazione dell' orologio | - No, no. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Abilita, controllo frequenza, potenza buona, soft start |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |

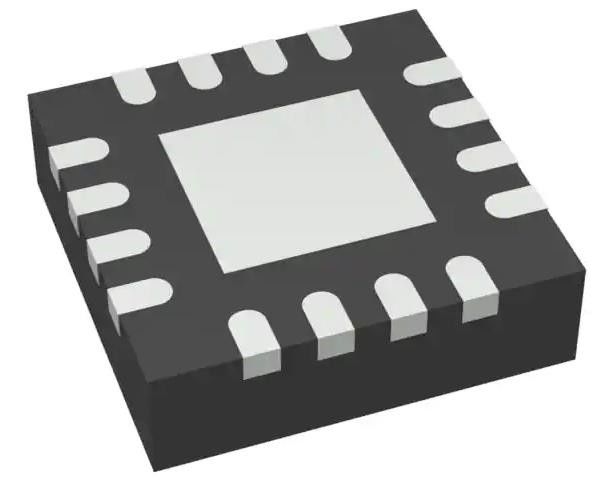

| Confezione / Cassa | 16-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 16-WQFN (3x3) |
| Numero del prodotto di base | TPS43061 |
Caratteristiche delTPS43061RTER
• Voltaggio di uscita massimo 58-V
• gamma VIN da 4,5 a 38 V (40 V massimo assoluto)
• TPS43060: 7.5-V Gate Drive ottimizzato per i MOSFET di soglia standard
• TPS43061: portatore a 5,5 V ottimizzato per i MOSFET a bassa potenza NexFETTM
• Controllo in modalità corrente con compensazione della pendenza interna
• Frequenza regolabile da 50 kHz a 1 MHz
• Capacità di sincronizzazione con orologi esterni
• Orario regolabile di partenza morbida
• Induttore DCR o resistore di rilevamento della corrente
• Indicatore di potenza-buona tensione di uscita
• ±0,8% tensione di riferimento di ritorno
• Corrente di alimentazione di spegnimento da 5 μA
• 600 μA di corrente quiescente di funzionamento
• Diodo bootstrap integrato (TPS43061)
• Limite di corrente ciclo per ciclo e spegnimento termico
• Blocco sottovoltaggio regolabile (UVLO) e protezione da sovravoltaggio di uscita
• Piccolo pacchetto WQFN da 16 pin (3 mm × 3 mm) con PowerPADTM
• 40°C a 150°C Intervallo di TJ operativo
IntroduzioneTPS43061RTER
• Thunderbolt Port per PC
• Sistemi di alimentazione automobilistica
• Ritorno sincrono
• Amplificatori di potenza GaN RF
• Accessori per tablet
• Sistemi a batteria
• Sistemi di alimentazione di autobus a corrente continua a 5 V, 12 V e 24 V
