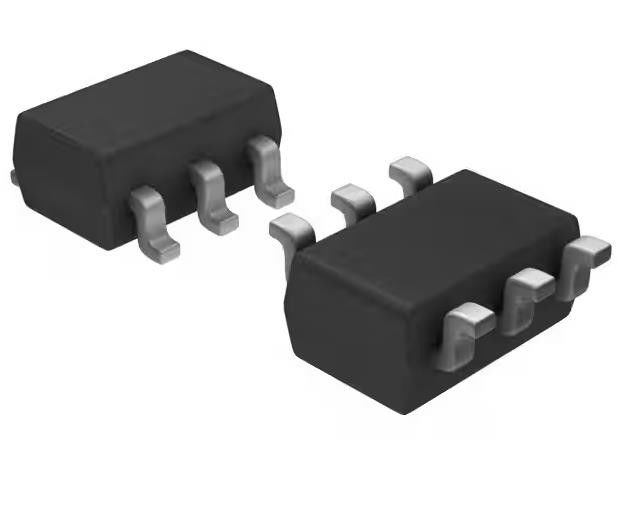

TPS22917DBVT Interruttore di alimentazione/driver 1:1 P-canale 2A SOT-23-6 -40°C ~ 125°C
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS22917DBVT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Rapporto - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configurazione di uscita: | Alto lato | Tipo di uscita: | P-Manica |
| Tensione - carico: | 0V ~ 5.5V | Voltaggio - alimentazione (Vcc/Vdd): | 1 V ~ 5,5 V |
| Corrente - uscita (massima): | 2A | RDS su (tipo): | 80mOhm |
| Evidenziare: | P-Channel TPS22917DBVT Interruttore di alimentazione/driver,TPS22917DBVT Interruttore di alimentazione/guidatore,SOT-23-6 TPS22917DBVT Interruttore di alimentazione/guidatore |
||
Descrizione di prodotto
TPS22917DBVT Interruttore di alimentazione/driver 1:1 P-canale 2A SOT-23-6 -40°C ~ 125°C
Specificità di TPS22917DBVT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Interruttori di distribuzione dell'energia, driver di carico | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Digi-Reel® | |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 1 |
| Rapporto - Input:Output | 0.042361111 |
| Configurazione di uscita | Alto lato |
| Tipo di uscita | Canale P |
| Interfaccia | Attivazione/disattivazione |
| Tensione - carico | 0V ~ 5,5V |
| Voltaggio - alimentazione (Vcc/Vdd) | 1V ~ 5,5V |
| Corrente di uscita (massimo) | 2A |
| Rds On (Tipo) | 80 mOhm |
| Tipo di input | Non invertevole |
| Caratteristiche | Discarico di carico, velocità di svolta controllata |
| Protezione contro i difetti | Corrente inversa |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SOT-23-6 |
| Confezione / Cassa | SOT-23-6 |
| Numero del prodotto di base | TPS22917 |
Caratteristiche delTPS22917DBVT
• Intervallo di tensione di funzionamento di ingresso (VIN): da 1 V a 5,5 V
• Corrente continua massima (IMAX): 2 A
• Resistenza di accensione (RON):
¥ 5 VIN = 80 mΩ (tipico)
¥ 1,8 VIN = 120 mΩ (tipico)
1 VIN = 220 mΩ (tipico)
• Consumo di energia estremamente basso:
️ stato ON (IQ): 0,5 μA (tipico)
¢ stato di spegnimento (ISD): 10 nA (tipico)
• Smart ON pin pull-down (RPD):
¢ ON ≥ VIH (ION): 10 nA (massimo)
¥ ON ≤ VIL (RPD): 750 kΩ (tipico)
• Limiti di accensione regolabili (tON):
¢ 5-V TON = 100 μs a 72 mV/μs (CT = aperto)
5 V TON = 4000 μs a 2,3 mV/μs (CT = 1000 pF)
• Regolabile tempo di scarica e di caduta:
️ resistenza QOD opzionale ≥ 150 Ω (interna)
• Blocco di corrente inversa (RCB):
¢ Corrente di attivazione (IRCB): ¢500 mA (tipico)
¢ perdita inversa (IIN,RCB): ¢1 μA (massimo)
IntroduzioneTPS22917DBVT
• Sistemi industriali
• Set top box
• Calcolatori della glicemia
• Punto di vendita elettronico
