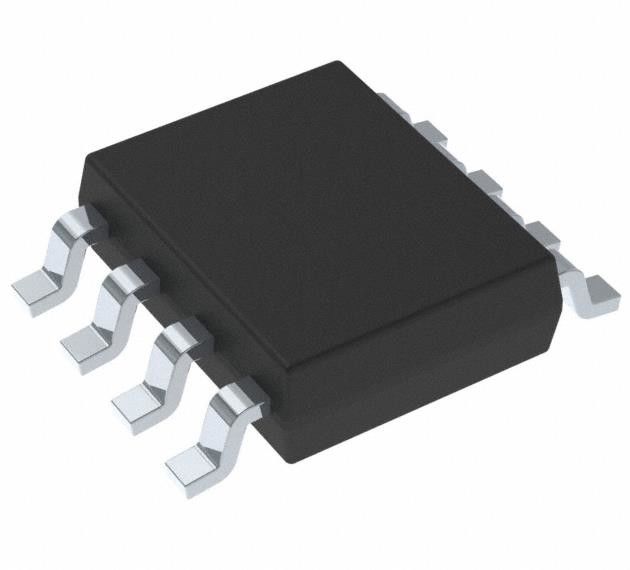

LM22670MR-ADJ/NOPB Switching Regulator IC Positive Adjustable 1.285V 1 Uscita 3A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM22670MR-ADJ/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Regolabile | Numero di uscite: | 1 |
|---|---|---|---|
| Voltaggio - ingresso (min): | 4.5V | Voltaggio - Input (Max): | 42 V |
| Voltaggio - uscita (min/fisso): | 1.285V | Voltaggio - uscita (massimo): | 37V |
| Corrente - Output: | 3A | Frequenza - Cambiamento: | 500 kHz |
| Evidenziare: | 1.285V LM22670MR-ADJ/NOPB Interconnessione di regolazione,IC regolabile LM22670MR-ADJ/NOPB di regolazione della commutazione,L'IC del regolatore di commutazione LM22670MR-ADJ/NOPB positivo |
||
Descrizione di prodotto
LM22670MR-ADJ/NOPB Switching Regulator IC Positive Adjustable 1.285V 1 Uscita 3A
Specificità di LM22670MR-ADJ/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | SIMPLE SWITCHER® |
| Pacco | Tubo |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 4.5V |
| Voltaggio - Input (Max) | 42 V |
| Voltaggio - uscita (min/fisso) | 1.285V |
| Voltaggio - uscita (massimo) | 37V |
| Corrente - Output | 3A |
| Frequenza - Cambiamento | 500 kHz |
| Rettificatore sincrono | - No, no. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-PowerSOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SO PowerPad |
| Numero del prodotto di base | LM22670 |
Caratteristiche delLM22670MR-ADJ/NOPB
* Ampia gamma di tensione di ingresso: da 4,5 a 42 V
* Controllo del modo di tensione internamente compensato
* Stabile con condensatori in ceramica a bassa resistenza ESR
* Pacchetto MOSFET PFM a 120 mQ di canale N
* 100 mQ di canale N MOSFET SO Power PADTM-8Package
* Opzioni di tensione di uscita:-ADJ (uscite fino a 1.285 V) -5.0 (uscita fissa a 5 V)
* +1,5% Accuratezza di riferimento di feedback
* Frequenza di commutazione predefinita di 500 kHz
* Frequenza di commutazione e sincronizzazione regolabili
* -40°C a 125°C Temperatura di funzionamento della giunzione
* Pin abilitato per precisione
* Diodo a cinghia integrato
* Inizio a molle integrato
* WEBENCH completamente abilitato
* LM22670-Q1 è un prodotto di classe automobilistica che è AEC-Q100 Grade 1 Qualified (-40C a + 125°C temperatura di funzionamento di giunzione)
Applicazioni diLM22670MR-ADJ/NOPB
* Controllo industriale
* Sistemi di telecomunicazione e di datacom
* Sistemi incorporati
* Conversioni da binari standard a 24 V, 12 V e 5 V
