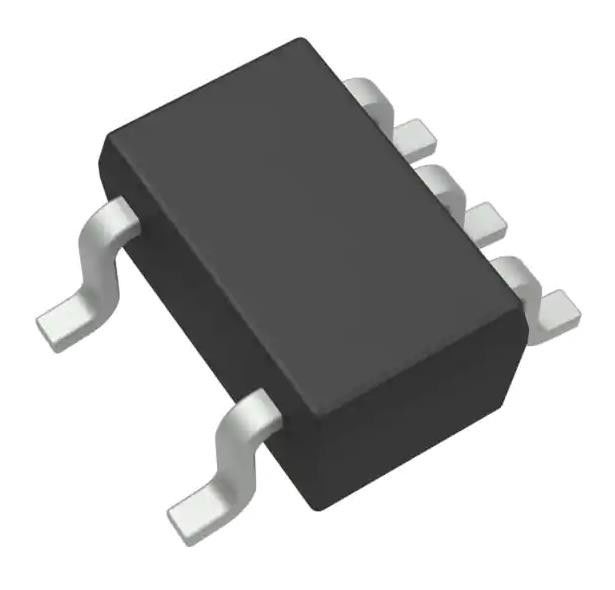

TPS71725DCKR regolatore di tensione lineare IC positivo fisso 1 uscita 150mA SC-70-5
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS71725DCKR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 6.5V |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 2.5V | Dispendio di tensione (massimo): | 0.3V @ 150mA |
| Corrente - Output: | 150 mA | Corrente - Quiescent (Iq): | µA 80 |
| Corrente - Fornitura (Max): | 100 μA | PSRR: | 70dB ~ 45dB (100Hz ~ 1MHz) |
| Evidenziare: | IC del regolatore di tensione fissa positiva,IC del regolatore di tensione 150mA,1 IC del regolatore di tensione di uscita |
||
Descrizione di prodotto
LM22670MR-ADJ/NOPB Switching Regulator IC Positive Adjustable 1.285V 1 Uscita 3A
Specificità di TPS71725DCKR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 6.5V |
| Voltaggio - uscita (min/fisso) | 2.5V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.3V @ 150mA |
| Corrente - Output | 150 mA |
| Corrente - Quiescent (Iq) | 80 μA |
| Corrente - Fornitura (Max) | 100 μA |
| PSRR | 70dB ~ 45dB (100Hz ~ 1MHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Supercorrente, supertemperatura, polarità inversa, blocco sotto tensione (UVLO) |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 5-TSSOP, SC-70-5, SOT-353 |
| Confezione del dispositivo del fornitore | SC-70-5 |
| Numero del prodotto di base | TPS717 |
Caratteristiche delTPS71725DCKR
• Voltaggio di ingresso: da 2,5 a 6,5 V
• Disponibile in versioni multiple:
¢ Uscita fissa con tensioni da 0,9 V a 5 V
- tensione di uscita regolabile da 0,9 V a 6,2 V
• PSRR ultra elevato:
- 70 dB a 1 kHz, 67 dB a 100 kHz e 45 dB a 1 MHz
• Ottima risposta a carico e linea transitorio
• Abbandono molto basso: 170 mV tipici a 150 mA
• Basso rumore: 30 μVRMS tipici (100 Hz a 100 kHz)
• Piccoli pacchetti SC-70 a 5 pin, WSON-6 da 2 mm × 2 mm e WSON-6 da 1,5 mm × 1,5 mm
Applicazioni di TPS71725DCKR
• Potenza del sensore della fotocamera
• Telefoni cellulari
• PDA e smartphone
• LAN wireless, Bluetooth®
