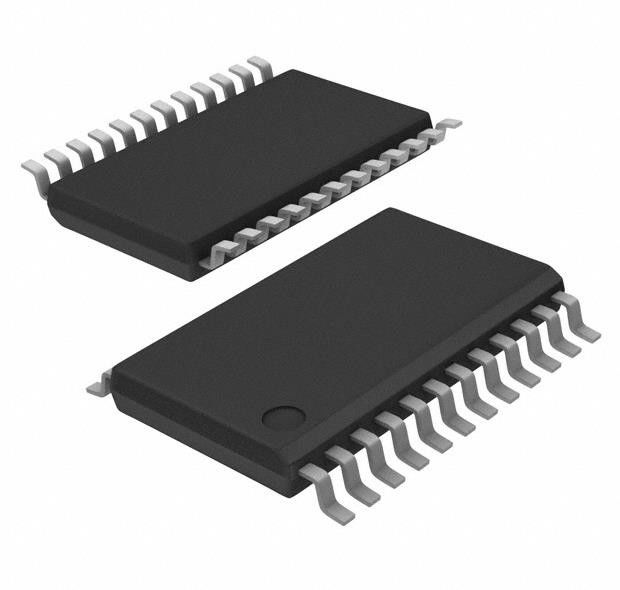

UCC28950QPWRQ1 Regulatore a ponte completo Controller di uscita positivo IC 24-TSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | UCC28950QPWRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 6 | Fasi di uscita: | 1 |
|---|---|---|---|
| Voltaggio - alimentazione (Vcc/Vdd): | 8V ~ 17V | Frequenza - Cambiamento: | 50 kHz ~ 1 MHz |
| Duty cycle (massimo): | 95% | Rettificatore sincrono: | - Sì, sì. |
| Caratteristiche di controllo: | Il controllo di tempo morto, permette a, controllo di frequenza, inizio morbido | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Evidenziare: | UCC28950QPWRQ1 regolatore a ponte completo,24-TSSOP regolatore a ponte completo,UCC28950QPWRQ1 |
||
Descrizione di prodotto
UCC28950QPWRQ1 Regulatore a ponte completo Controller di uscita positivo IC 24-TSSOP
Specificità di UCC28950QPWRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Step-Up/Step-Down |
| Configurazione di uscita | Risultato positivo |
| Topologia | Punto di partenza |
| Numero di uscite | 6 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 8V ~ 17V |
| Frequenza - Cambiamento | 50 kHz ~ 1 MHz |
| Ciclo di lavoro (massimo) | 95% |
| Rettificatore sincrono | - Sì, sì. |
| Sincronizzazione dell' orologio | - Sì, sì. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Controllo del tempo morto, attivare, controllo della frequenza, soft start |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 24-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 24-TSSOP |
| Numero del prodotto di base | UCC28950 |
Caratteristiche delUCC28950QPWRQ1
* Qualificato per applicazioni automobilistiche
* AEC-Q100 Qualificato con i seguenti risultati:
- Grado di temperatura dell'apparecchio 1: da -40°C a 125°C
- Dispositivo HBM livello di classificazione ESD H2
- Dispositivo CDM livello di classificazione ESD C3B
* Capacità di commutazione a tensione zero (ZVS) di risonanza ad ampio raggio migliorata
* Controllo diretto del raddrizzatore sincrono (SR)
* Gestione dell'efficienza del carico leggero inclusa
- Operazione in modalità burst.
- Discontinuity Conduction Mode (DCM), Dynamic SR On/Off Control con soglia programmabile
- Ritardo adattivo programmabile
* Controllo in modalità corrente media o di picco con compensazione di pendenza programmabile e controllo in modalità tensione
* Funzione di avviamento e attivazione a ciclo chiuso
* Frequenza di commutazione programmabile fino a 1MHz con sincronizzazione bidirezionale
* (+3%) Protezione limite di corrente ciclo per ciclo
IntroduzioneUCC28950QPWRQ1
* Convertitori a ponte completo con spostamento di fase
* Sistemi energetici industriali
* Architetture di potenza ad alta densità
* Invertitori solari e veicoli elettrici
