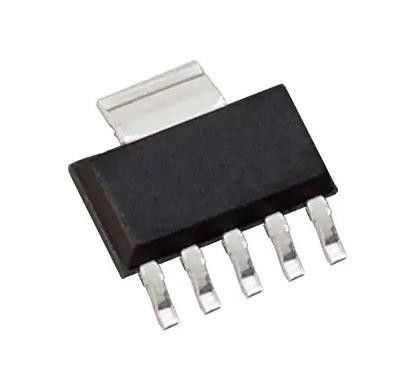

TL1963ADCQT Regulatore di tensione lineare IC regolabile positivamente 1 uscita 1.5A SOT-223-6
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TL1963ADCQT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Regolabile | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - Input (Max): | 20V | Voltaggio - uscita (min/fisso): | 1.21V |
| Voltaggio - uscita (massimo): | 20V | Dispendio di tensione (massimo): | 0,55 V a 1,5 A |
| Corrente - Output: | 1.5A | Corrente - Quiescent (Iq): | 1 mA |
| Evidenziare: | IC del regolatore di tensione positiva,SOT-223-6 IC del regolatore di tensione,1 IC del regolatore di tensione di uscita |
||
Descrizione di prodotto
TL1963ADCQT Regulatore di tensione lineare IC regolabile positivamente 1 uscita 1.5A SOT-223-6
Specificità di TL1963ADCQT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 20V |
| Voltaggio - uscita (min/fisso) | 1.21V |
| Voltaggio - uscita (massimo) | 20V |
| Dispendio di tensione (massimo) | 0.55V @ 1.5A |
| Corrente - Output | 1.5A |
| Corrente - Quiescent (Iq) | 1 mA |
| Corrente - Fornitura (Max) | 80 mA |
| PSRR | 63 dB (120 Hz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Oltre la temperatura, polarità inversa |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SOT-223-6 |
| Confezione del dispositivo del fornitore | SOT-223-6 |
| Numero del prodotto di base | TL1963 |
Caratteristiche delTL1963ADCQT
* Ottimizzato per una risposta rapida e transitoria
* Corrente di uscita: 1,5 A
* Voltaggio di uscita: 340 mV
* Basso rumore: 40 VRms (10 Hz a 100 kHz)
* 1-mA Corrente quiescente
* Non sono necessari diodi di protezione
* Corrente quiescente controllata in caduta
* Tensioni di uscita fisse: 1,5 V, 1,8 V, 2,5 V, 3,3 V
* Uscita regolabile da 1,21 V a 20 V (TL1963ASolo)
* Meno di 1 corrente quieta in arresto
* Stabile con condensatore di uscita in ceramica da 10 pF
* Protezione con batteria inversa
* Protezione contro la corrente inversa
IntroduzioneTL1963ADCQT
* Industria
* Infrastrutture wireless
* Sistemi a radiofrequenza
* Forniture di alimentazione logica da 3,3 a 2,5 V
* Regulatore postale per la commutazione delle forniture
