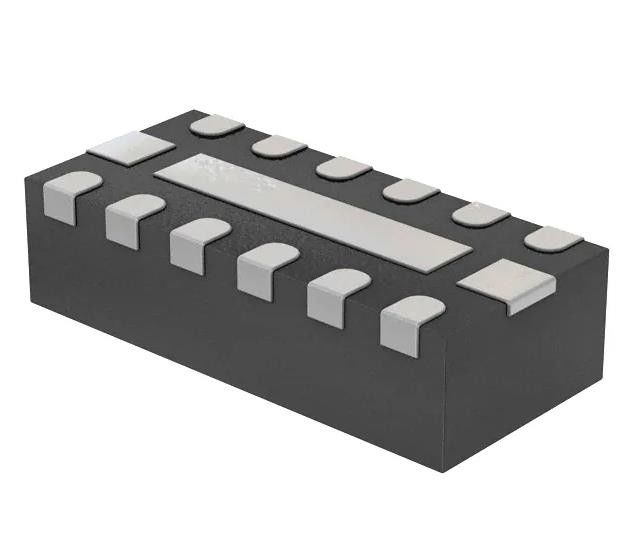

TPD6F002QDSVRQ1 RC (Pi) Filtro EMI 2° ordine Passaggio basso 6 Canale C = 17pF
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPD6F002QDSVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 6 | Centro / Frequenza di taglio: | 100MHz (limitato) |
|---|---|---|---|
| Valore di attenuazione: | -30 dB @ 800 MHz | Resistenza - Manica (ohm): | 100 |
| I valori: | R = 100 Ohms, C = 17pF | Temperatura di funzionamento: | -40°C ~ 125°C |
| Applicazioni: | Automotive | Ordine del filtro: | 2° |
| Evidenziare: | 17pF pi filtro EMI,6 canali pi filtro EMI,TPD6F002QDSVRQ1 |
||
Descrizione di prodotto
TPD6F002QDSVRQ1 RC (Pi) Filtro EMI 2° ordine Passaggio basso 6 Canale C = 17pF
Specificità di TPD6F002QDSVRQ1
| TIPO | Descrizione |
| Categoria | Filtri |
| Filtri EMI/RFI (reti LC, RC) | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100, TPD |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Passaggio basso |
| Ordine del filtro | 2° |
| Tecnologia | RC (Pi) |
| Numero di canali | 6 |
| Frequenza di taglio / centro | 100MHz (limitato) |
| Valore di attenuazione | -30 dB @ 800 MHz |
| Resistenza - Canale (Ohm) | 100 |
| Valori | R = 100 Ohms, C = 17pF |
| Protezione ESD | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Applicazioni | Automotive |
| Voltaggio nominale | - |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 12-WFDFN Pad esposto |
| Dimensione | 0.118" L x 0,053" W (3,00 mm x 1,35 mm) |
| Altezza | 0.032" (0,81mm) |
| Numero del prodotto di base | TPD6F002 |
Caratteristiche delTPD6F002QDSVRQ1
* AEC-Q101 Qualificato
* Filtraggio EMI a sei canali per le porte dati
- -47 dB Attenuazione di crosstalk a 100 MHz
- -30 dB perdita di inserimento a 800 MHz
- -3 dB Larghezza di banda 100 MHz
* Pi-Style (C-R-C) Configurazione del filtro ((R = 100 2, CTOTAL = 34 pF)
* Protezione ESD robusta supera IEC 61000-4-2 ((Livello 4)
- +20-kV IEC 61000-4-2 Scarica di contatto
- +30-kV IEC 61000-4-2 Scarica a vuoto
* Corrente a bassa perdita 20 nA (Max)
* Pacchetto SON a risparmio di spazio (3 mm x 1,35 mm)
IntroduzioneTPD6F002QDSVRQ1
• Interfaccia per display LCD
• GPIO
• Interfaccia di memoria
• Linee di trasmissione dei dati su cavi flessibili
• FPD-Link
