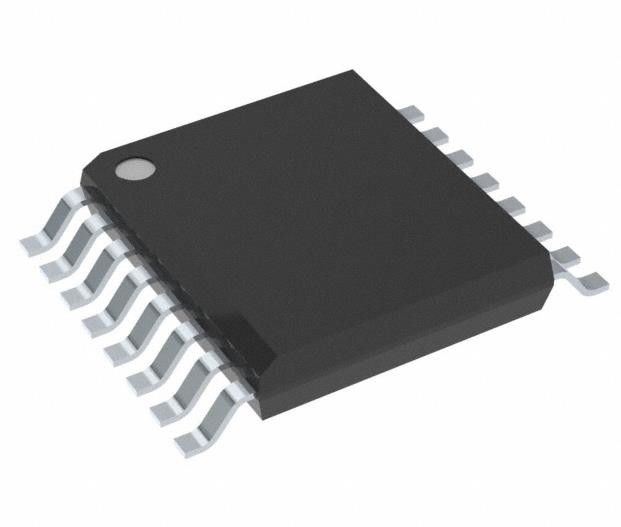

ISO7741FQDBQRQ1 Isolatore digitale a uso generale 2500Vrms 4 canali 100Mbps 85kV/μs
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO7741FQDBQRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 4 | Input - lato 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo di canale: | Unidirezionale | Tensione - isolamento: | 2500Vrms |
| Immunità transitoria di modo comune (min): | 85 kV/μs | Tasso di dati: | 100Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo): | 16ns, 16ns | Distorsione di larghezza di impulso (massima): | 4.9ns |
| Evidenziare: | Isolatore digitale di 100 Mbps,Isolatore digitale a 4 canali,2500Vrms Isolatore digitale di uso speciale |
||
Descrizione di prodotto
ISO7741FQDBQRQ1 Isolatore digitale a uso generale 2500Vrms 4 canali 100Mbps 85kV/μs
Specificità di ISO 7741FQDBQRQ1
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tecnologia | Accoppiamento per capacità |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 4 |
| Input - Lato 1/Lato 2 | "Cerchiamo Dio", 15/3 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 2500Vrms |
| Immunità transitoria in modalità comune (min) | 85 kV/μs |
| Tasso di dati | 100 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 16n, 16n |
| Distorsione della larghezza dell'impulso (max) | 4.9ns |
| Tempo di crescita / caduta (tipo) | 2.4ns, 2.4ns |
| Voltaggio - Fornitura | 2.25V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SSOP (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SSOP |
| Numero del prodotto di base | ISO 7741 |
Caratteristiche delISO 7741FQDBQRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 con i seguenti risultati:
Temperatura dell'apparecchio Grado 1: temperatura di esercizio ambiente da 40°C a 125°C
• Funzionale e sicuro
¢ Documentazione disponibile per aiutare la progettazione di sistemi di sicurezza funzionali: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• 100 Mbps di velocità di trasmissione
• Barriera di isolamento robusta:
La durata prevista è di > 100 anni a 1500 VRMS di tensione di lavoro
¢ fino a 5700 VRMS di isolamento
Capacità di sovraccarico fino a 12,8 kV
️ ± 100 kV/μs CMTI tipico
• Ampia gamma di alimentazione: da 2,25 a 5,5 V
• Trasformazione dal livello di 2,25 a 5,5 V
• Opzioni di uscita per impostazione predefinita alta (ISO774x) e bassa (ISO774xF)
• Basso consumo di energia, tipicamente 1,5 mA per canale a 1 Mbps
• Basso ritardo di propagazione: 10,7 ns tipici (5-V Supplies)
• Robusta compatibilità elettromagnetica (EMC)
L'ESD, l'EFT e l'immunità da sovratensioni a livello di sistema
Protezione contro le scariche di contatto attraverso la barriera di isolamento
¢ Basse emissioni
• Opzioni di pacchetti SOIC (DWW-16) e QSOP (DBQ-16)
• Certificazioni relative alla sicurezza:
DIN VDE V 0884-11:2017-01
Il programma di riconoscimento dei componenti UL 1577
¢ Certificazioni CSA, CQC e TUV
IntroduzioneISO 7741FQDBQRQ1
• Sistema ibrido, elettrico e propulsore (EV/HEV)
¢ Sistema di gestione delle batterie (BMS)
¢ caricabatterie di bordo
Invertitore di trazione
Convertitore DC/DC
Invertitore e controllo motore
