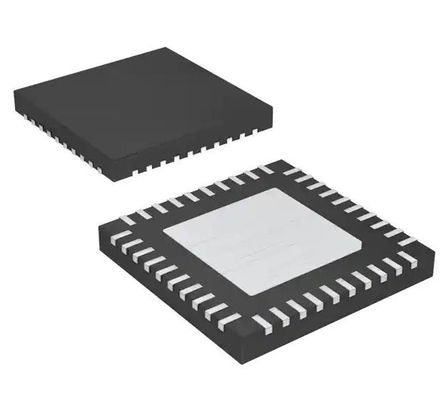

MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Microcontrollore IC 16-Bit 25MHz FLASH
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MSP430F5172IRSBR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Dimensione del nucleo: | 16 bit | Velocità: | 25 MHz |
|---|---|---|---|
| Connettività: | ² C, IrDA, SCI, SPI, UART/USART di I | Periferie: | Detezione/risistemazione a marrone, DMA, POR, PWM, WDT |
| Numero di I/O: | 31 | Dimensione della memoria del programma: | 32KB (32K x 8) |
| Dimensione della RAM: | 2K x 8 | ||
| Evidenziare: | Microcontrollore a 16 bit,MSP430F5172IRSBR Microcontrollore IC,MSP430F5172IRSBR |
||
Descrizione di prodotto
MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Microcontrollore IC 16-Bit 25MHz FLASH
Specificità di MSP430F5172IRSBR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Texas Instruments |
| Serie | MSP430F5xx |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Digi-Reel® | |
| Processore di base | MSP430 CPUXV2 |
| Dimensione del nucleo | 16 bit |
| Velocità | 25 MHz |
| Connettività | I2C, IrDA, SCI, SPI, UART/USART |
| Periferie | Detezione/risistemazione a marrone, DMA, POR, PWM, WDT |
| Numero di I/O | 31 |
| Dimensione della memoria del programma | 32KB (32K x 8) |
| Tipo di memoria del programma | Flash |
| Dimensione EEPROM | - |
| Dimensione della RAM | 2K x 8 |
| Voltaggio - alimentazione (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertitori di dati | A/D 11x10b |
| Tipo di oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 40-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 40 WQFN (5x5) |
| Numero del prodotto di base | MSP430F5172 |
Caratteristiche delMSP430F5172IRSBR
• Basso intervallo di tensione di alimentazione: 3,6 V fino a 1,8 V
• Consumo di energia estremamente basso
¢ Modalità attiva: 180 μA/MHz
Modalità di spegnimento (LPM4 RAM Retention, 3 V): 0,9 μA
- Modalità di spegnimento (LPM4).5, 3 V): 0,25 μA
• svegliarsi dalla modalità di attesa in meno di 5 μs
• Architettura RISC a 16 bit, memoria estesa, tempo di ciclo di istruzioni di 40 ns
• Sistema flessibile di gestione dell'energia
LDO completamente integrato con tensione di alimentazione del nucleo regolabile programmabile
¢ Supervisione, monitoraggio e interruzione della tensione di alimentazione
• Sistema orario unificato
FLL Controllo Loop per la stabilizzazione della frequenza
L'orologio interno a bassa potenza a bassa frequenza (VLO)
Cristali a 32 kHz (XT1)
Cristali ad alta frequenza fino a 25 MHz (XT1)
• Il moltiplicatore hardware supporta le operazioni a 32 bit
• DMA a 3 canali
• Fino a dodici I/O digitali a tolleranza 5-V con potenza di azionamento fino a 20 mA
• Timer TD0 a 16 bit con tre registri di cattura/confronto e supporto per la modalità ad alta risoluzione (1) Piena funzionalità nelle opzioni di pacchetto QFN a 40 pin.vedere Descrizioni del segnale.
• Timer TD1 a 16 bit con tre registri di cattura/confronto e supporto per la modalità ad alta risoluzione
• Timer TA0 a 16 bit con tre registri di cattura/confronto
• Interfacce di comunicazione seriale universali (USCIs) (1)
USCI_A0 Supporta:
L'UART migliorata supporta la rilevazione automatica del BaudRate
IrDA Codificatore e Decodificatore
¢ SPI sincronizzato
USCI_B0 Supporta:
I2C
¢ SPI sincronizzato
• Convertisore analogico-digitale (ADC) a 10 bit a 200 kbps
¢ Riferimento interno
¢ campionamento e conservazione
️ Funzione di scansione automatica
¢ fino a 8 canali esterni e 2 canali interni, compreso il sensore di temperatura (1)
• Comparatore su chip fino a 16 canali, inclusa una modalità a bassa potenza
• Programmazione di bordo seriale, senza necessità di tensione di programmazione esterna
• Confronto di dispositivi riassume i membri della famiglia disponibili
• Disponibile nei pacchetti QFN (RSB) a 40 pin, TSSOP (DA) a 38 pin e BGA (YFF) a 40 pin
IntroduzioneMSP430F5172IRSBR
• Sistemi di sensori analogici e digitali
• Illuminazione LED
• Fornitori di energia digitali
• Controlli motori
• Controlli a distanza
• Termostati
