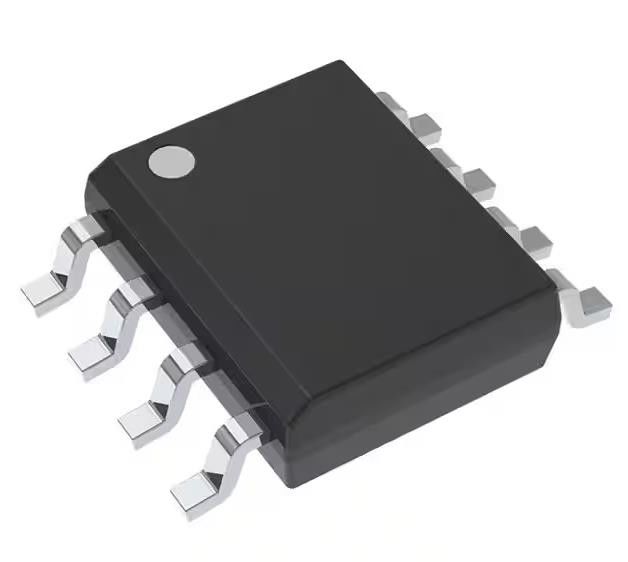

INA240A1QDRQ1 Amplificatore di sensibilità di corrente 1 Circuito 8-SOIC 400 kHz
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | INA240A1QDRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 1 | Tasso di risposta: | 2V/µs |
|---|---|---|---|
| -3 dB di larghezza di banda: | 400 kHz | Corrente - polarizzazione introdotta: | 90µA |
| Tensione - contrappeso introdotto: | µV 5 | Corrente - Fornitura: | 1.8mA |
| Tensione - portata del rifornimento (min): | 2,7 V | Tensione - portata del rifornimento (massima): | 5,5 V |
| Evidenziare: | 1 Circuito amplificatore di corrente,INA240A1QDRQ1 Amplificatore di corrente,Amplificatore di corrente 8-SOIC |
||
Descrizione di prodotto
INA240A1QDRQ1 Amplificatore di sensibilità di corrente 1 Circuito 8-SOIC 400 kHz
Specificità di INA240A1QDRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amplificatori OP, amplificatori tampone | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di amplificatore | Senso attuale |
| Numero di circuiti | 1 |
| Tipo di uscita | - |
| Tasso di eliminazione | 2V/μs |
| -3 dB di larghezza di banda | 400 kHz |
| Corrente - Bias di ingresso | 90 μA |
| Voltaggio - Offset di ingresso | 5 μV |
| Corrente - Fornitura | 10,8 mA |
| Tensione - Distanza di alimentazione (min) | 2.7 V |
| Voltaggio - Distanza di alimentazione (max) | 5.5 V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | INA240 |
Caratteristiche delINA240A1QDRQ1
• AEC-Q100 Qualificato per applicazioni automobilistiche
¢ grado di temperatura 1: ¢40°C a +125°C Intervallo di temperatura ambiente di funzionamento
¢ grado di temperatura 0: ¢40°C a +150°C Intervallo di temperatura di esercizio ambiente
– HBM ESD Classification Level H2
Classificazione C5 del CDM
• Funzionale e sicuro
¢ Documentazione disponibile per aiutare la progettazione di sistemi di sicurezza funzionali
• Miglioramento del rigetto PWM
• eccellente CMRR:
¢ 132-dB CMRR DC
- 93-dB AC CMRR a 50 kHz
• Ampia gamma di modalità comuni: da 4 V a 80 V
• Accuratezza:
¢ Errore di guadagno: 0,20% (massimo) con 2,5 ppm/°C (drift massimo)
Voltaggio di offset: ±25 μV (massimo) con 250nV/°C (massimo di deriva)
• Guadagni disponibili:
¢ INA240A1-Q1: 20 V/V
¢ INA240A2-Q1: 50 V/V
¢ INA240A3-Q1: 100 V/V
¢ INA240A4-Q1: 200 V/V
IntroduzioneINA240A1QDRQ1
• Guida elettronica
• Stabilità e controllo della trazione
• Controllo del motore e dell'attuatore
• Controllo del solenoide e della valvola
