TPS7A8300RGRR IC regolatore lineare di tensione regolabile/programmabile 1 uscita 2A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS7A8300RGRR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 6.5V |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 0.8V | Voltaggio - uscita (massimo): | 5V |
| Dispendio di tensione (massimo): | 0.2V @ 2A | Corrente - Output: | 2A |
| Corrente - Quiescent (Iq): | 4 mA | Corrente - Fornitura (Max): | 5 mA |
| Evidenziare: | TPS7A8300RGRR IC regolatore di tensione lineare,IC regolatore di tensione lineare programmabile,TPS7A8300RGRR |
||
Descrizione di prodotto
TPS7A8300RGRR IC regolatore lineare di tensione regolabile/programmabile 1 uscita 2A
Specificità di TPS7A8300RGRR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile/programmabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 6.5V |
| Voltaggio - uscita (min/fisso) | 0.8V |
| Voltaggio - uscita (massimo) | 5V |
| Dispendio di tensione (massimo) | 0.2V @ 2A |
| Corrente - Output | 2A |
| Corrente - Quiescent (Iq) | 4 mA |
| Corrente - Fornitura (Max) | 5 mA |
| PSRR | 40 dB (1MHz) |
| Caratteristiche di controllo | Abilitare, Potenza Buona, Inizio morbido |
| Caratteristiche di protezione | Sulla corrente, sopra la temperatura, sotto la tensione di blocco (UVLO) |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |

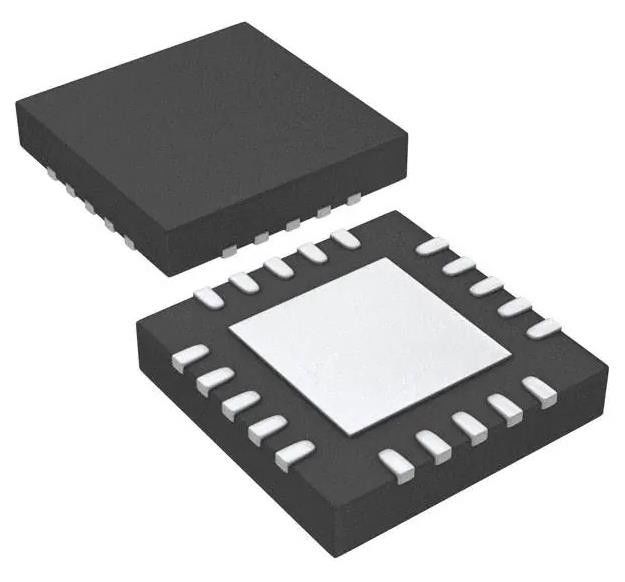

| Confezione / Cassa | 20-VFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 20-VQFN (3.5x3.5) |
| Numero del prodotto di base | TPS7A8300 |
Caratteristiche delTPS7A8300RGRR
* Abbandono ultrabasso: 125 mV massimo a 2 A
* Voltaggio di uscita Rumore: 6 pVRM
* Rifiuto di ondulazione dell'alimentazione: 40 dB a 1 MHz
* Intervallo di tensione di ingresso:
- Senza BIAS: da 1,4 V a 6,5 V
- con BIAS: da 1,1 V a 6,5 V
* Due modalità di tensione di uscita:
- Versione ANY-OUTT (User-ProgrammableOutput via PCB Layout):
- Non è richiesto alcun resistore esterno
- Intervallo di tensione di uscita: da 0,8 V a 3,95 V
- Intervallo di tensione di uscita: da 0,8 V a 5,0 V
* Accuratezza dell'1,0% su linea, carico e temperatura
* Stabile con un condensatore ceramico a uscita di 22 F
* Output soft-start programmabile
* Uscita di potenza (PG)
* Pacchetti disponibili:
- 5 mm x 5 mm VQFN-20
- 3,5 mm x 3,5 mm VQFN-20
