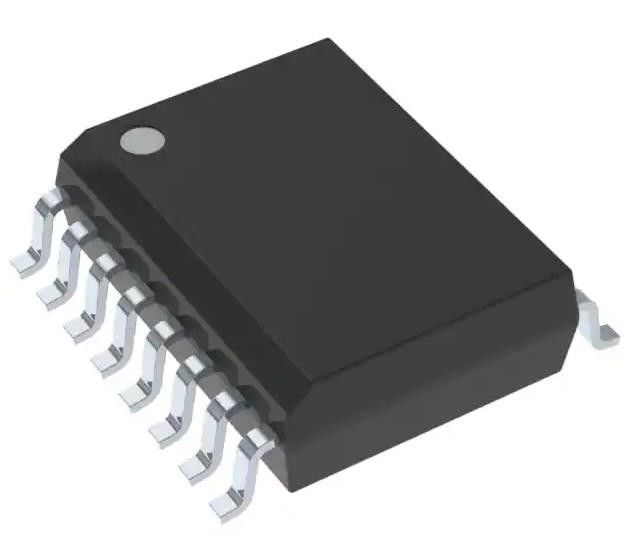

ISO7240CFDW Isolatore digitale a uso generale 2500Vrms 4 canali 25Mbps 25kV/μs CMTI
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO7240CFDW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 4 | Input - lato 1/Side 2: | 4/0 |
|---|---|---|---|
| Tipo di canale: | Unidirezionale | Tensione - isolamento: | 2500Vrms |
| Immunità transitoria di modo comune (min): | 25kV/µs | Tasso di dati: | 25Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo): | 42ns, 42ns | Distorsione di larghezza di impulso (massima): | 2.5ns |
| Evidenziare: | Isolatore digitale a 4 canali di uso generale,IC di isolamento digitale di uso generale da 25 Mbps,ISO7240CFDW IC di isolatore digitale |
||
Descrizione di prodotto
ISO7240CFDW Isolatore digitale a uso generale 2500Vrms 4 canali 25Mbps 25kV/μs CMTI
Specificità di ISO 7240CFDW
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Tubo |
| Tecnologia | Accoppiamento per capacità |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 4 |
| Input - Lato 1/Lato 2 | 4/0 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 2500Vrms |
| Immunità transitoria in modalità comune (min) | 25 kV/μs |
| Tasso di dati | 25 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 42n, 42n |
| Distorsione della larghezza dell'impulso (max) | 2.5ns |
| Tempo di crescita / caduta (tipo) | 2ns, 2ns |
| Voltaggio - Fornitura | 3.15V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | ISO 7240 |
Caratteristiche delISO 7240CFDW
• Opzioni di segnalazione a velocità di 25 e 150 Mbps
Distorsione bassa della larghezza dell'impulso (PWD); massimo 2 ns
¢ Basso contenuto di jitter; 1 ns Tipo a 150 Mbps
• Output predefinito selezionabile (ISO7240CF)
• > 25 anni di vita a tensione di lavoro nominale (vedere la proiezione della vita di alta tensione della famiglia ISO72x di isolatori digitali e condensatori di isolamento)
• Protezione ESD da 4 kV
• Funziona con alimentatori a 3,3 o 5 V
• Alta immunità elettromagnetica (vedere ISO72x Immunità al campo magnetico del digital isolator)
• Intervallo di temperatura di funzionamento da 40°C a +125°C
• Certificazioni relative alla sicurezza:
¢ VDE 4000 VPK Isolamento di base per DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
¢ 2,5 kVRMS Isolamento per 1 minuto per UL 1577
¢ Avviso di accettazione dei componenti CSA #5A e norma IEC 60950-1 per le apparecchiature finali
