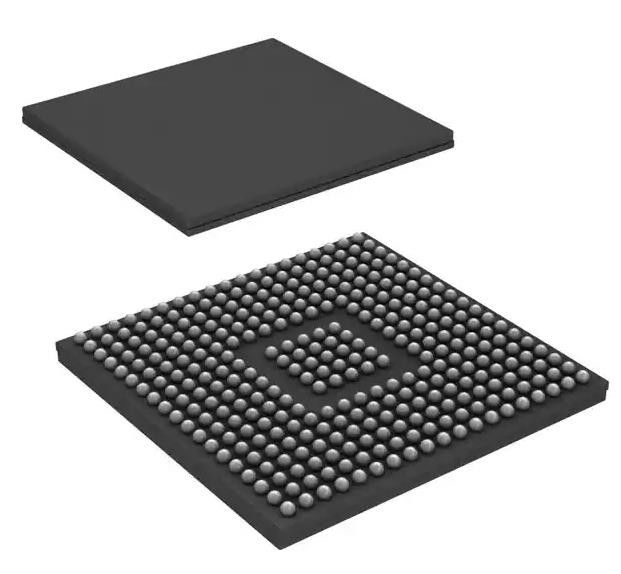

TMS320F28377DZWTQ C28x Microcontrollore di sicurezza funzionale per automobili IC a 32 bit
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TMS320F28377DZWTQ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Processore di base: | C28x | Dimensione del nucleo: | 32 bit dual core |
|---|---|---|---|
| Velocità: | 200 MHz | Connettività: | CANbus, EBI/EMI, ² C, McBSP, SCI, SPI di I, su, UART/USART, USB |
| Numero di I/O: | 169 | Dimensione della memoria del programma: | 1MB (512K x 16) |
| Dimensione della RAM: | 102K x 16 | Voltaggio - alimentazione (Vcc/Vdd): | 1.14V ~ 3.47V |
| Evidenziare: | microcontroller IC di 32 bit,Microcontrollore IC per la sicurezza funzionale automobilistica,TMS320F28377DZWTQ |
||
Descrizione di prodotto
TMS320F28377DZWTQ C28x Microcontrollore di sicurezza funzionale per automobili IC a 32 bit
Specificità di TMS320F28377DZWTQ
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100, C2000TM C28x DelfinoTM, sicurezza funzionale (FuSa) |
| Pacco | Scaffale |
| Processore di base | C28x |
| Dimensione del nucleo | Dual-Core a 32 bit |
| Velocità | 200 MHz |
| Connettività | CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, uPP, UART/USART, USB |
| Periferie | DMA, POR, PWM, WDT |
| Numero di I/O | 169 |
| Dimensione della memoria del programma | 1MB (512K x 16) |
| Tipo di memoria del programma | Flash |
| Dimensione EEPROM | - |
| Dimensione della RAM | 102K x 16 |
| Voltaggio - alimentazione (Vcc/Vdd) | 1.14V ~ 3.47V |
| Convertitori di dati | A/D 24x12b, 12x16b; D/A 3x12b |
| Tipo di oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 337-LFBGA |
| Confezione del dispositivo del fornitore | 337-NFBGA (16x16) |
| Numero del prodotto di base | TMS320 |
Caratteristiche delTMS320F28377DZWTQ
• Architettura a doppio nucleo
Due CPU TMS320C28x a 32 bit
️ 200 MHz
Unità a virgola galleggiante (FPU) di precisione singola
Unità matematica trigonometrica (TMU)
Unità di Viterbi/Matematica complessa (VCU-II)
• Due acceleratori di legge di controllo programmabili (CLA)
️ 200 MHz
IEEE 754 istruzioni a virgola mobile di singola precisione
Esegue il codice indipendentemente dalla CPU principale
• Memoria su chip
512KB (256KW) o 1MB (512KW) di flash (protetto da ECC)
- 172KB (86KW) o 204KB (102KW) di RAM (protetto da ECC o protetto da parità)
La sicurezza delle due zone a sostegno dello sviluppo di terzi
Numero di identificazione unico
• Orologio e controllo del sistema
2 oscillatori interni a 10 MHz
Oscillatore a cristallo su chip
Modulo timer per cani da guardia con finestra
- Circuito di rilevamento dell'orologio mancante
• Core a 1,2 V, progettazione I/O a 3,3 V
• periferiche del sistema
¢ due interfacce di memoria esterna (EMIF) con supporto ASRAM e SDRAM
Controller DMA (Direct Memory Access) a 6 canali
- fino a 169 pin di ingresso/uscita (GPIO) programmabili singolarmente e multiplissati con filtro di ingresso
Controller di interruzione periferica ampliato (ePIE)
Supporto a modalità multipla a bassa potenza (LPM) con sveglio esterno
• periferiche per le comunicazioni
USB 2.0 (MAC + PHY)
Supporto per l'interfaccia Universal Parallel Port (uPP) compatibile a 12 pin 3.3 V
2 moduli CAN (Controller Area Network)
Tre porte SPI ad alta velocità (fino a 50 MHz)
2 porte seriali multicanale a tampone (McBSP)
Quattro interfacce di comunicazione seriale (SCI/UART)
2 interfacce I2C
Applicazione del TMS320F28377DZWTQ
• Radar a medio/corto raggio
• Controllo del motore dell'inverter di trazione
• Controllo dei motori commerciali di grandi dimensioni
• attrezzature di smistamento automatiche
• Controllo CNC
• stazione di ricarica AC (piattaforma)
• stazione di ricarica a corrente continua (pilastro)
• modulo di alimentazione della stazione di ricarica dei veicoli elettrici
• Sistema di conversione di potenza di stoccaggio dell'energia (PCS)
• Invertitore centrale
• Ottimizzatore di energia solare
• Invertitore a corde
• Inverter e controllo motore
• Caricabatterie a bordo (OBC) e wireless
• Controller del segmento del motore lineare
• Modulo di controllo servo
• Motorizzazione BLDC a ingresso CA
• Motorizzazione BLDC a corrente continua
• AC-DC industriale
• UPS a tre fasi
